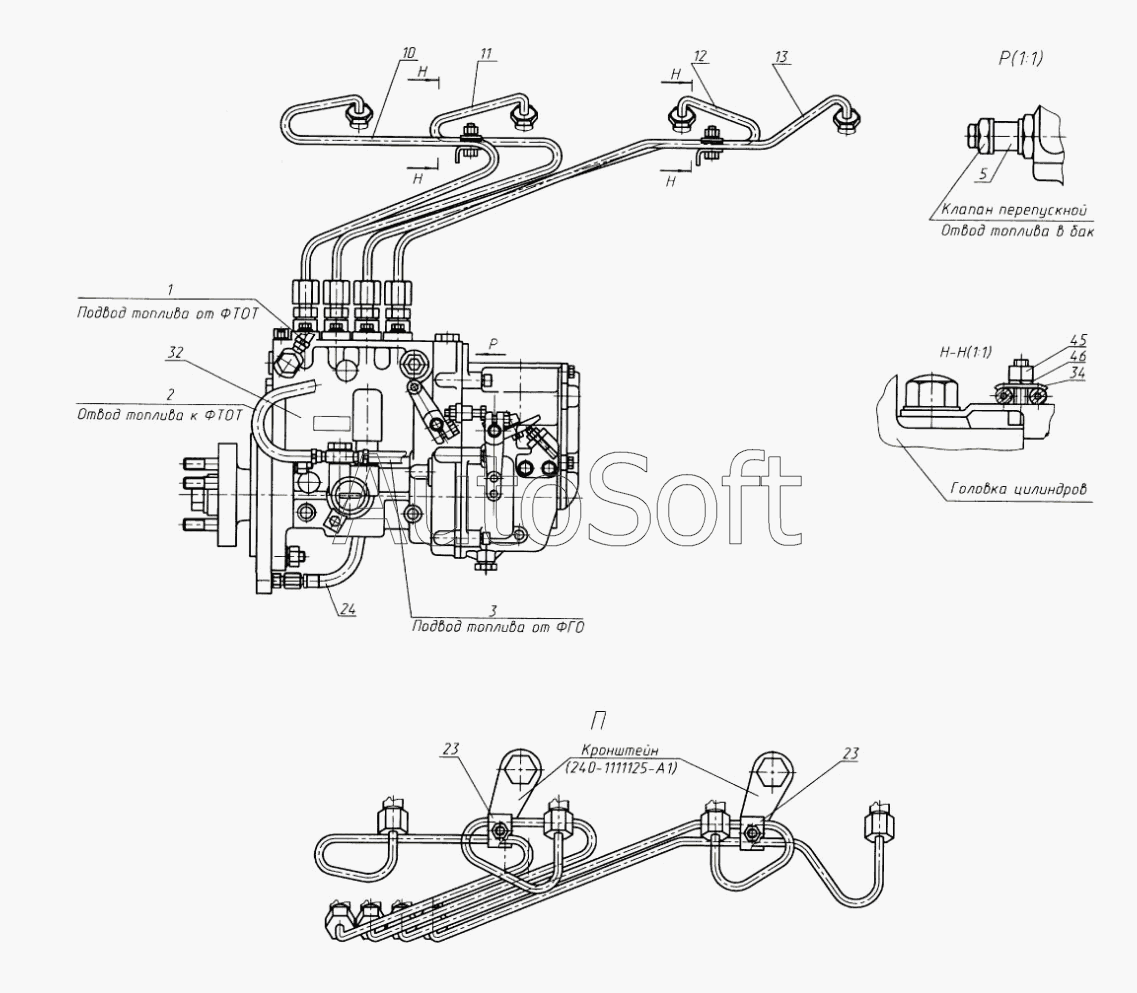

Каталог запасных частей к технике: МТЗ-570 (2010). Топливные трубопроводы и установка топливной аппаратуры (с топливным насосом пр-ва АО «Моторпал» и ОАО «РААЗ»)
23
23
24
32
32
32
34
240-1111125-А1
240-1111000-A1-32
240-1111000-A1-36
1
245-1104180-A-03
2
245-1104180-A-09
3
5
240-1111000-А1-07
10
10
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1111000-A1-32 | 2***2 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | |
| 240-1111000-A1-36 | 2***6 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | |
| 240-1111000-А1-07 | 2***7 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ | |
| 240-1111125-А1 | 2***1 | Кронштейн | |
| 245-1104180-A-03 | 2***3 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 245-1104180-A-09 | 2***9 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 1 | 2***2 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 2 | 2***0 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ | |
| 3 | 2***6 | Трубка топливная низкого давления | |
| 4 | 2***0 | Прокладка-экран | |
| 5 | 2***3 | Втулка защитная | |
| 6 | 2***Г | Корпус | |
| 7 | M***6 | БОЛТ | |
| 8 | 1***6 | Шайба | |
| 9 | 2***5 | Штуцер с пробкой | |
| 10 | 2***1 | Трубка первая | |
| 10 | 2***B | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 11 | 2***2 | Трубка вторая | |
| 11 | 2***1 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 12 | 2***3 | Трубка третья | |
| 12 | 2***2 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 13 | 2***4 | Трубка четвертая | |
| 13 | 2***3 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | |
| 14 | 2***2 | ТОПЛИВОПРОВОД ДРЕНАЖНЫЙ | |
| 15 | 2***0 | Фильтр топливный грубой очистки | |
| 16 | M***6 | БОЛТ | |
| 17 | 1***6 | Шайба | |
| 18 | 2***1 | Кольцо | |
| 19 | 2***Б | Хомутик | |
| 20 | 2***5 | Колодка | |
| 21 | 2***6 | Колодка | |
| 22 | 2***2 | Штуцер | |
| 23 | 2***4 | Колодка | |
| 24 | 2***0 | Маслопровод | |
| 25 | 3***7 | Болт | |
| 26 | 3***8 | Прокладка | |
| 27 | 1***1 | Форсунка | |
| 27 | 1***2 | ФОРСУНКА | |
| 28 | M***6 | БОЛТ | |
| 29 | Д***А | Болт поворотного угольника | |
| 30 | Д***А | Шайба | |
| 31 | Ф***0 | Фильтр очистки топлива | |
| 32 | 4***1 | Насос топливный (Д-242) | |
| 32 | 4***0 | НАСОС ТОПЛИВНЫЙ | |
| 32 | P***7 | НАСОС ТОПЛИВНЫЙ | |
| 33 | M***6 | БОЛТ | |
| 34 | M***6 | БОЛТ | |
| 35 | M***) | Гайка | |
| 36 | 6***6 | Шайба | |
| 37 | 1***6 | Шайба |
