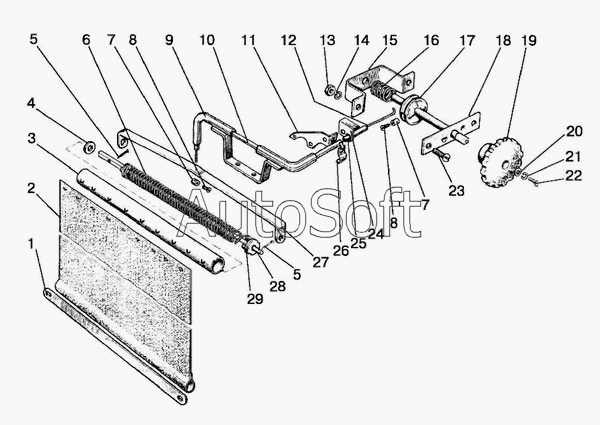

Каталог запасных частей к технике: МТЗ-570 (2010). Шторка
14
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
70-1310010-А
13
12
11
10
9
8
8
7
7
6
5
5
4
3
2
1
80-1310010
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1310010-А | 7***А | Шторка | |
| 80-1310010 | 8***0 | Управление шторкой | |
| 1 | 7***6 | Планка | |
| 2 | А***1 | Шторка | |
| 3 | А***5 | Барабан | |
| 4 | С***9 | Шайба | |
| 5 | 2***9 | Шплинт | |
| 6 | А***5 | Пружина | |
| 7 | 7***1 | Фиксатор | |
| 8 | В***9 | Винт | |
| 9 | 8***0 | Кронштейн | |
| 10 | 8***7 | Оболочка | |
| 11 | 7***7 | Кронштейн | |
| 12 | 7***А | Шнур | |
| 13 | М***9 | Гайка | |
| 14 | 6***Т | Шайба | |
| 15 | 7***1 | Скоба | |
| 16 | А***3 | Пружина | |
| 17 | 7***0 | Барабан | |
| 18 | 7***2 | Планка | |
| 19 | 7***А | Рукоятка | |
| 20 | С***9 | Шайба | |
| 21 | 5***Т | Шайба | |
| 22 | В***9 | Винт | |
| 23 | В***9 | Винт | |
| 24 | 8***6 | Кронштейн | |
| 25 | 7***2 | Втулка | |
| 26 | 7***6 | Хомут | |
| 27 | 7***А | Планка | |
| 28 | А***4 | Стержень | |
| 29 | А***1 | Наконечник |
