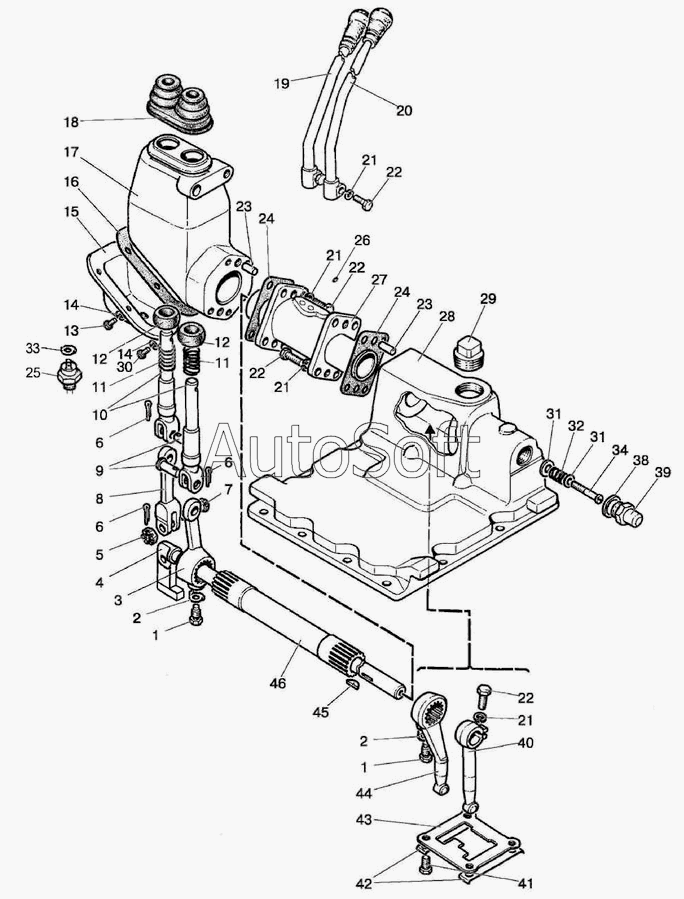

Каталог запасных частей к технике: МТЗ-570 (2010). Механизм 2-х рычажного управления КП
920-1702010
920-1702010-03
1
1
2
2
3
4
5
6
6
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
21
21
21
22
22
22
22
23
23
24
24
25
26
27
28
29
30
31
31
32
33
34
38
39
40
41
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 920-1702010 | 9***0 | Управление КП | |
| 920-1702010-03 | 9***3 | Управление КП | |
| 920-1702090 | 9***0 | Корпус | |
| 1 | 9***1 | Болт | |
| 2 | 5***7 | Шайба | |
| 3 | 9***7 | Рычаг | |
| 4 | 9***0 | Вал | |
| 5 | М***9 | Гайка | |
| 6 | 3***9 | Шплинт | |
| 7 | 8***8 | Болт | |
| 8 | 9***8 | Вилка | |
| 9 | 1***2 | Палец | |
| 10 | 8***4 | Вилка | |
| 11 | 7***7 | Пружина | |
| 12 | 1***2 | Сфера | |
| 13 | В***9 | Винт | |
| 14 | 6***Т | Шайба | |
| 15 | 9***3 | Крышка | |
| 16 | 9***4 | Прокладка | |
| 17 | 9***1 | Корпус | |
| 18 | 9***9 | Чехол | |
| 19 | 9***1 | Рычаг | |
| 20 | 9***0 | Рычаг | |
| 21 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 22 | М***9 | Болт | |
| 23 | Ш***5 | Штифт | |
| 24 | 9***6 | Прокладка | |
| 25 | В***1 | Выключатель | |
| 26 | 9***3 | Заглушка | |
| 27 | 9***2 | Проставка | |
| 28 | 9***5 | Крышка | |
| 29 | 5***0 | Сапун | |
| 30 | В***9 | Винт | |
| 31 | С***9 | Шайба | |
| 32 | 9***3 | Пружина | |
| 33 | 5***8 | Прокладка | |
| 34 | 9***4 | Винт | |
| 38 | 8***8 | Шайба | |
| 39 | 8***2 | Корпус | |
| 40 | 7***1 | Рычаг | |
| 41 | М***9 | Болт | |
| 42 | 5***А | Пластина стопорная | |
| 43 | 8***4 | Пластина | |
| 43 | 9***4 | Пластина | |
| 44 | 9***6 | Рычаг | |
| 45 | С***1 | Шпонка | |
| 46 | 9***5 | Труба |
