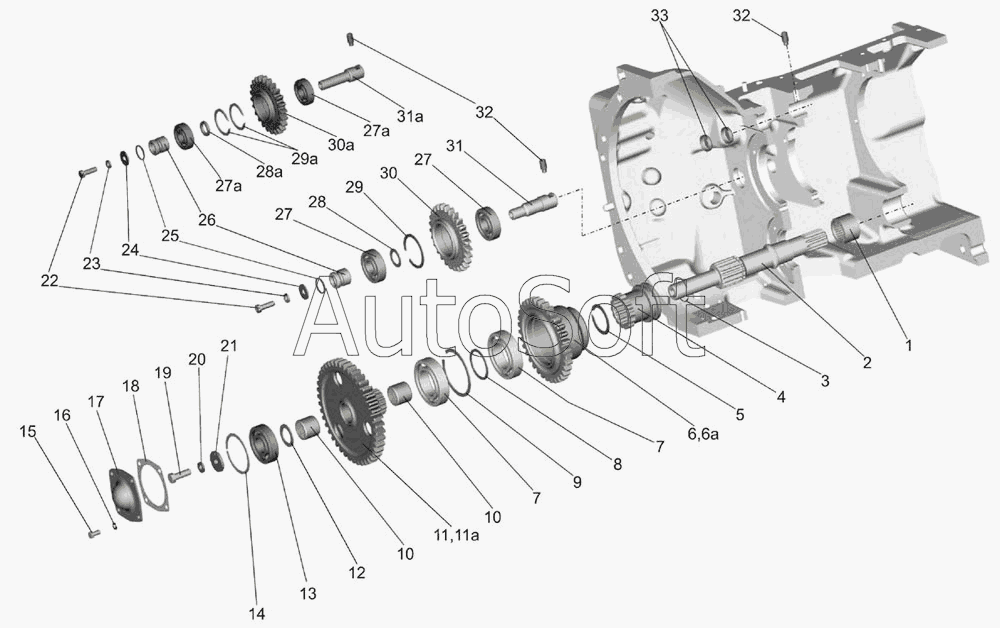

Каталог запасных частей к технике: МТЗ-821/921 (2009). Корпус сцепления (привод ВОМ, привод насоса гидросистемы ЗНУ)
27
27
18
19
20
21
22
23
24
25
26
27
27
17
28
29
30
31
31
32
32
33
7
7
30
1
2
3
4
5
6
8
9
10
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1601086 | 5***6 | Шестерня привода ВОМ | |
| 50-1601240 | 5***0 | Блок шестерен ВОМ | |
| 50-1601330-А | 5***А | Шестерня | |
| 50-1601331-А | 5***А | Шестерня промежуточная | |
| 50-1601333 | 5***3 | Кольцо | |
| 50-1701464 | 5***4 | Кольцо | |
| 70-1601240-Б | 7***Б | Блок шестерен ВОМ | |
| 1 | 9***0 | Подшипник | |
| 2 | 7***Б | Вал привода ВОМ | |
| 3 | 7***6 | Кольцо | |
| 4 | 7***1 | Муфта | |
| 5 | 2***0 | Кольцо | |
| 6 | 7***Б | Шестерня привода ВОМ (II ступень) | |
| 7 | 2***1 | Подшипник | |
| 8 | 7***3 | Шайба распорная | |
| 9 | 2***0 | Кольцо | |
| 10 | 9***0 | Подшипник | |
| 11 | 5***Б | Шестерня привода ВОМ (1ступень) | |
| 11 | 7***Б | Шестерня привода ВОМ (I ступень) | |
| 12 | 7***2 | Шайба распорная | |
| 13 | 6***К | Подшипник | |
| 14 | 7***2 | Кольцо | |
| 15 | М***9 | Болт | |
| 16 | 8***Т | Шайба | |
| 17 | 5***9 | Крышка подшипника | |
| 18 | 5***1 | Прокладка | |
| 19 | M***9 | Болт | |
| 20 | 1***Т | Шайба | |
| 21 | 5***8 | Шайба нажимная | |
| 22 | M***9 | Болт | |
| 23 | 1***Т | Шайба | |
| 24 | С***9 | Шайба | |
| 25 | 0***4 | Кольцо | |
| 26 | 5***6 | Втулка упорная | |
| 27 | 3***А | Подшипник | |
| 27 | 3***А | Подшипник | |
| 28 | 7***3 | Кольцо | |
| 29 | 2***2 | Кольцо | |
| 30 | 8***0 | Шестерня | |
| 30 | 8***1 | Шестерня | |
| 31 | 5***5 | Ось | |
| 31 | 7***5 | Ось шестерни | |
| 32 | В***9 | Винт | |
| 33 | 9***2 | Заглушка |
