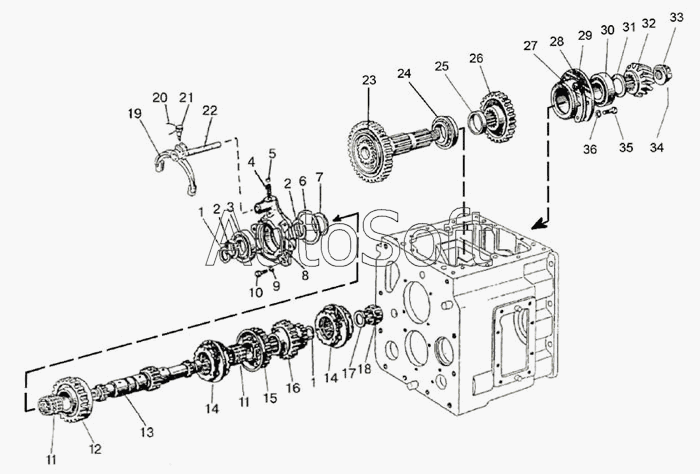

Каталог запасных частей к технике: МТЗ-821/921 (2009). Вал первичный и вал вторичный синхронизированной КП
74-1701030
74-1723020-Б1
1
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 74-1701030 | 7***0 | Вал первичный | |
| 74-1723020-Б1 | 7***1 | Вилка | |
| 1 | С***0 | Кольцо | |
| 2 | 2***0 | Кольцо | |
| 3 | 2***1 | Подшипник | |
| 4 | 5***А | Пружина фиксатора | |
| 5 | 1***0 | Шарик ГОСТ 3722-81 | |
| 6 | 2***0 | Кольцо | |
| 7 | 7***6 | Шайба | |
| 8 | 7***Б | Стакан | |
| 9 | 1***Т | Шайба | |
| 10 | M***9 | Болт | |
| 11 | 3***6 | Подшипник | |
| 12 | 7***0 | Шестерня | |
| 13 | 7***2 | Вал | |
| 14 | 7***А | Синхронизатор | |
| 15 | 7***0 | Шестерня | |
| 16 | 7***5 | Шестерня | |
| 17 | 7***9 | Кольцо | |
| 18 | 8***Д | Подшипник | |
| 19 | 7***Б | Вилка | |
| 20 | 1***С | Проволока | |
| 21 | 2***1 | Болт | |
| 22 | 7***1 | Валик | |
| 25 | 7***0 | Вал | |
| 26 | 6***2 | Подшипник | |
| 27 | 5***2 | Втулка распорная | |
| 28 | 5***4 | Шестерня II ступени редуктора | |
| 29 | 5***8 | Прокладка регулировочная 0,2 мм | |
| 30 | 5***9 | Прокладка регулировочная 0,5 мм | |
| 31 | 5***5 | Стакан | |
| 32 | 6***2 | Подшипник | |
| 33 | 5***А | Шайба | |
| 34 | 5***Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 35 | 5***3 | Гайка М36х1,5 | |
| 36 | 5***9 | Шплинт | |
| 37 | М***9 | Болт | |
| 38 | 1***Т | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
