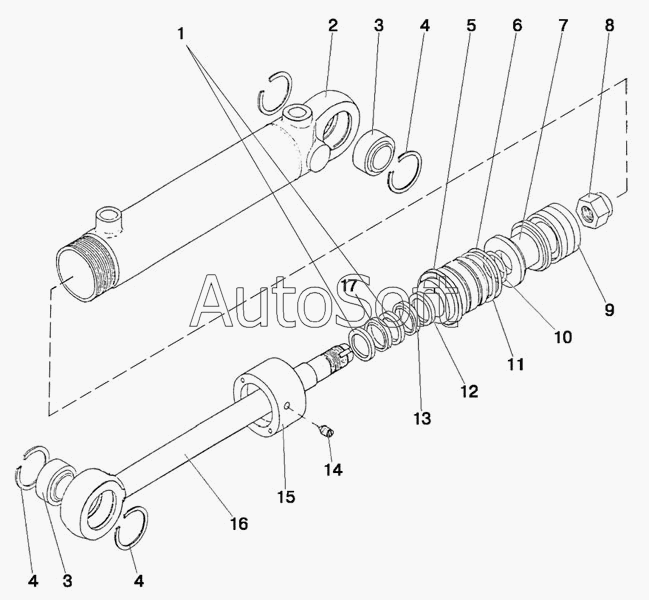

Каталог запасных частей к технике: МТЗ-821/921 (2009). Гидроцилиндр 50x25-200
8
17
16
15
14
13
12
11
10
9
Ц50-3405215-А-02
7
6
5
4
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц50-3405215-А-02 | Ц***2 | Гидроцилиндр | |
| 1 | 2***4 | Направляющая штока | |
| 2 | Ц***2 | Корпус цилиндра | |
| 3 | Ш***5 | Подшипник | |
| 3 | Ш***5 | Подшипник | |
| 4 | В***2 | Кольцо | |
| 5 | Ц***Б | Крышка передняя | |
| 6 | 0***4 | Кольцо | |
| 7 | Ц***Б | Поршень | |
| 8 | Ц***2 | Гайка | |
| 9 | 2***7 | Уплотнение поршня | |
| 10 | 0***4 | Кольцо | |
| 11 | Ц***8 | Кольцо защитное | |
| 12 | 2***9 | Уплотнение штока | |
| 13 | 2***2 | Манжета штока | |
| 14 | В***0 | Винт | |
| 15 | Ц***4 | Гайка | |
| 16 | Ц***1 | Шток | |
| 17 | 2***3 | Уплотнение штока |
