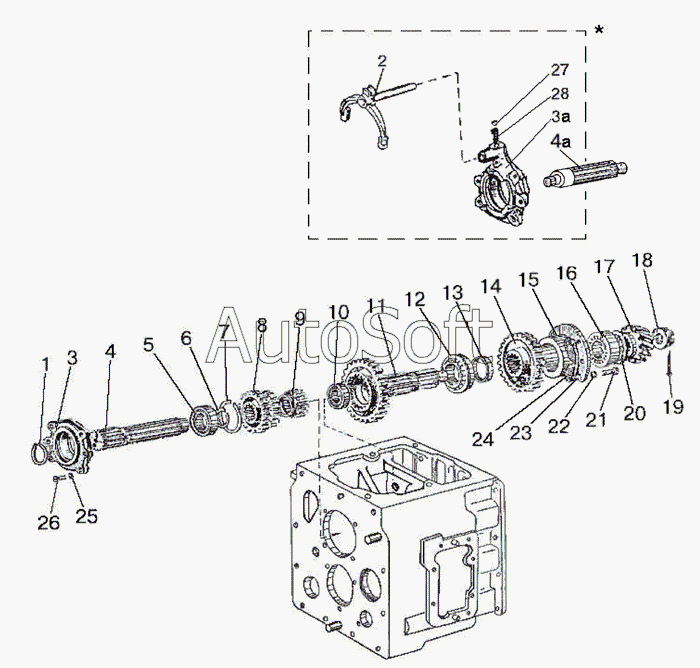

Каталог запасных частей к технике: МТЗ-900/920/950/952 (2009). Вал первичный и вал вторичный механической КП
48-1701030-А
822-1701030
50-1701040
1
2
3
3
4
4
Р70-1701032
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-1701030-А | 4***А | Вал первичный в сборе | |
| 50-1701040 | 5***0 | Вал вторичный в сборе | |
| 822-1701030 | 8***0 | Вал первичный | |
| Р70-1701032 | Р***2 | Вал первичный | |
| 1 | 2***0 | Кольцо | |
| 2 | 7***Б | Вилка в сборе | |
| 3 | 5***4 | Стакан вала | |
| 3 | 7***Б | Стакан | |
| 4 | 4***А | Вал первичный | |
| 5 | 2***1 | Подшипник | |
| 6 | 2***0 | Кольцо | |
| 7 | 2***0 | Кольцо | |
| 8 | 5***А | Шестерня IV и V передач | |
| 9 | 5***5 | Шестерня III передачи | |
| 10 | 2***А | Подшипник | |
| 11 | 5***2 | Вал вторичный | |
| 12 | 6***2 | Подшипник | |
| 13 | 5***2 | Втулка распорная | |
| 14 | 5***4 | Шестерня II ступени редуктора | |
| 15 | 5***5 | Стакан | |
| 16 | 6***2 | Подшипник | |
| 17 | 5***Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 18 | 5***3 | Гайка М36х1,5 | |
| 19 | 5***9 | Шплинт | |
| 20 | 5***А | Шайба | |
| 21 | M***9 | Болт | |
| 22 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 23 | 5***8 | Прокладка регулировочная 0,2 мм | |
| 24 | 5***9 | Прокладка регулировочная 0,5 мм | |
| 25 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 26 | M***9 | Болт | |
| 27 | 1***0 | Шарик ГОСТ 3722-81 | |
| 28 | 5***А | Пружина |
