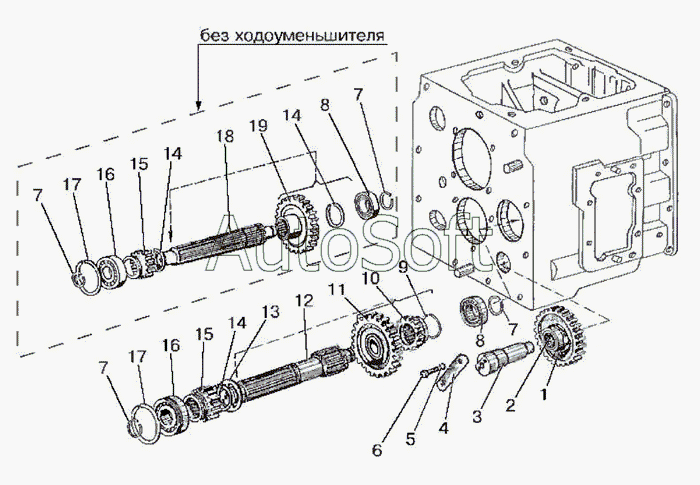

Каталог запасных частей к технике: МТЗ-900/920/950/952 (2009). Вал 1 -ой передачи и передачи заднего хода
9
19
18
17
17
16
16
15
15
14
14
14
13
12
11
10
8
8
7
7
7
7
6
5
4
3
2
1
70-1701380
50-1701380-А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1701380-А | 5***А | Вал 1-ой передачи и 3.х. | |
| 70-1701080 | 7***0 | Шестерня с подшипником в сборе | |
| 70-1701380 | 7***0 | Вал 1-ой передачи и заднего хода в сборе | |
| 1 | 7***2 | Шестерня заднего хода промежуточная | |
| 2 | 3***Е | Подшипник | |
| 3 | 5***А | Ось | |
| 4 | 5***А | Планка | |
| 5 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 6 | M***9 | Болт | |
| 7 | Х***3 | Кольцо | |
| 8 | 2***А | Подшипник | |
| 9 | 2***5 | Кольцо | |
| 10 | 7***2 | Шестерня включения ходоуменьшителя I | |
| 11 | 7***4 | Шестерня привода ходоуменьшителя | |
| 12 | 7***2 | Вал I передачи и з.х. | |
| 13 | 7***6 | Шайба | |
| 14 | 2***0 | Кольцо | |
| 15 | 5***А | Шестерня I передачи и заднего хода | |
| 16 | 5***А | Подшипник | |
| 17 | 9***0 | Кольцо | |
| 18 | 5***А | Вал 1-ой передачи и 3.х. | |
| 19 | Ф***4 | Шестерня |
