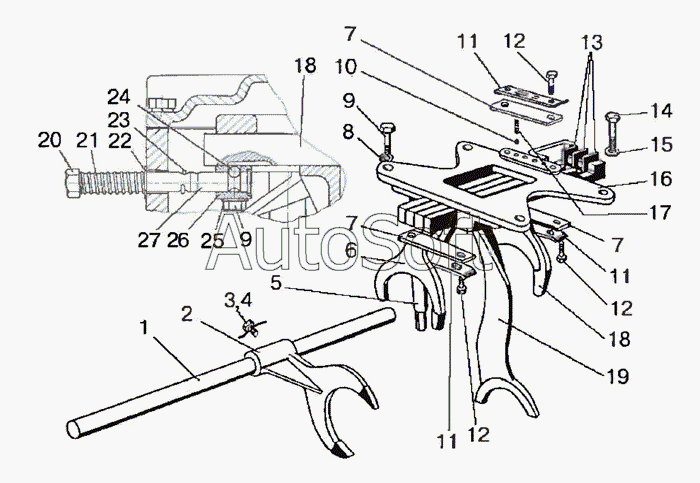

Каталог запасных частей к технике: МТЗ-900/920/950/952 (2009). Механизм управления механической КП, корпус вилок
12
12
12
27
26
25
24
23
22
21
20
19
18
18
17
16
15
14
13
50-1702080-А
11
11
11
10
9
9
8
7
7
7
6
5
5
4
3
2
1
822-1702080
50-1702080-А-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1702080-А | 5***А | Корпус вилок | |
| 50-1702080-А-01 | 5***1 | Корпус вилок | |
| 822-1702080 | 8***0 | Корпус вилок | |
| 1 | 5***3 | Валик | |
| 2 | 5***8 | Вилка переключения редуктора | |
| 3 | 3***0 | Винт установочный | |
| 4 | 1***С | Проволока | |
| 5 | 5***1 | Поводок | |
| 5 | 9***5 | Поводок | |
| 6 | 5***6 | Вилка переключения IV и V передач | |
| 7 | 5***1 | Планка вилок переключения | |
| 8 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 9 | М***9 | Болт | |
| 10 | 1***0 | Шарик ГОСТ 3722-81 | |
| 11 | 5***А | Пластина стопорная | |
| 12 | М***9 | Болт | |
| 13 | 5***3 | Планка замковая | |
| 14 | 5***2 | Болт призонный М12х42 | |
| 15 | 1***Т | Шайба | |
| 16 | 5***5 | Корпус вилок | |
| 17 | 5***А | Пружина фиксатора | |
| 18 | 5***6 | Вилка переключения III передачи | |
| 19 | 7***6 | Вилка 1-й передачи и заднего хода | |
| 20 | 7***3 | Шток | |
| 21 | 7***7 | Пружина | |
| 22 | 7***3 | Шайба | |
| 23 | 2***0 | Шплинт | |
| 24 | 7***0 | Шарик | |
| 25 | 5***7 | Шайба | |
| 26 | 7***2 | Кронштейн | |
| 27 | 7***1 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
