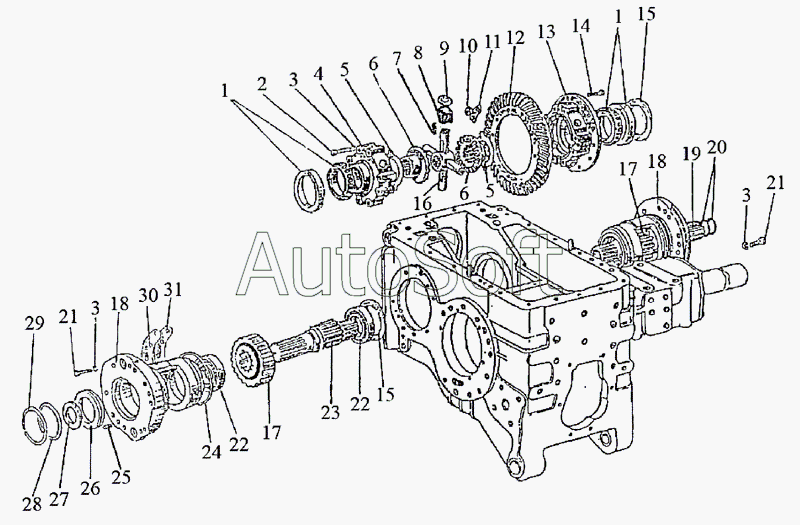

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Дифференциал. Стакан подшипников
22
22
14
15
15
16
17
17
17
18
18
19
20
21
21
13
23
24
25
26
27
28
29
30
31
3
3
3
1522-2407060
1521-2407060
1222-2407040
1221-2407060-02
1
1
2
1522-2403010-А
4
5
5
6
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221-2407060-02 | 1***2 | Стакан правый | |
| 1222-2407040 | 1***0 | Стакан левый | |
| 1521-2407060 | 1***0 | Стакан правый | |
| 1522-2403010-А | 1***А | Дифференциал | |
| 1522-2403014 | 1***4 | Комплект шестерен главной передачи | |
| 1522-2403014-01 | 1***1 | Комплект шестерен главной передачи | |
| 1522-2403015-02 | 1***2 | Корпус дифференциала | |
| 1522-2407060 | 1***0 | Стакан левый | |
| 1 | 7***А | Подшипник | |
| 2 | 5***А | Болт | |
| 3 | Ш***2 | Шайба | |
| 4 | 1***9 | Крышка | |
| 5 | 1***9 | Шайба опорная | |
| 6 | 1***8 | Шестерня полуосевая | |
| 7 | 4***2 | Ролик | |
| 8 | 1***Б | Сателлит | |
| 9 | 1***Б | Шайба сателлита | |
| 10 | М***2 | Гайка | |
| 11 | 5***3 | Пластина стопорная | |
| 12 | 5***Б | Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) | |
| 13 | 1***8 | Корпус | |
| 14 | 5***2 | Болт призонный М12х42 | |
| 15 | 1***3 | Кольцо | |
| 16 | 1***Б | Крестовина | |
| 17 | 1***2 | Шестерня | |
| 17 | 1***2 | Шестерня | |
| 18 | 1***2 | Стакан подшипника | |
| 19 | 1***3 | Вал | |
| 20 | 0***4 | Кольцо | |
| 21 | М***5 | Болт | |
| 22 | 6***1 | Подшипник | |
| 23 | 1***3 | Вал | |
| 24 | 2***4 | Кольцо | |
| 25 | 5***2 | Штифт | |
| 26 | 1***1 | Обойма | |
| 27 | 2***1 | Манжета | |
| 28 | 1***4 | Кольцо | |
| 29 | С***5 | Кольцо | |
| 30 | 1***6 | Прокладка (0,5 mm) | |
| 31 | 1***7 | Прокладка (0,2 mm) |
