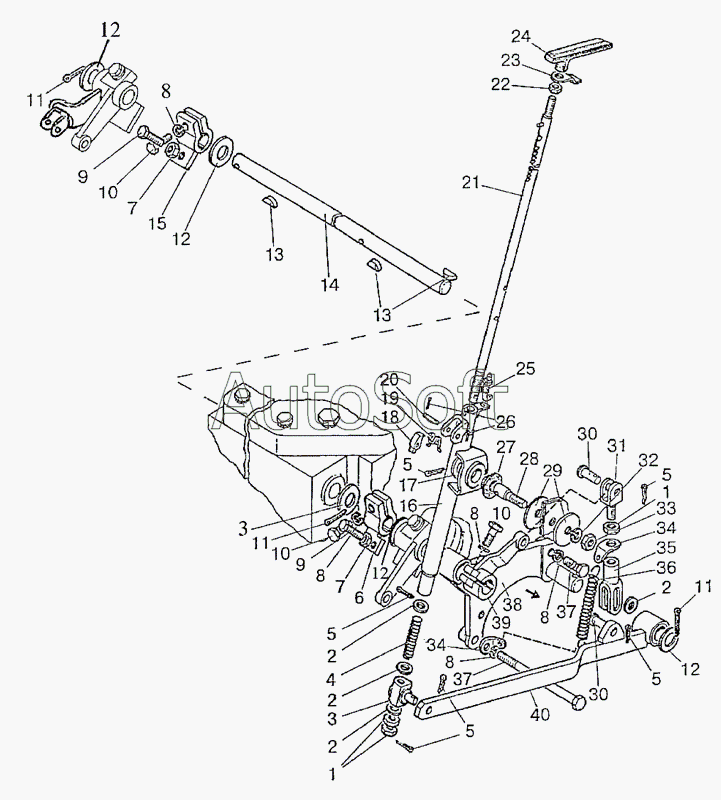

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Управление стояночным тормозом (сухие)
30
30
20
21
22
23
24
25
26
27
28
29
19
31
32
33
34
34
35
36
37
37
38
39
40
8
8
8
8
8
1
1
2
2
2
2
3
3
4
5
5
5
5
5
6
6
7
7
1522-3507010
9
9
10
10
10
11
11
11
12
12
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-3507010 | 1***0 | Управление тормозами | |
| 1522-3507020 | 1***0 | Механизм вытяжной | |
| 1522-3507160 | 1***0 | Тяга | |
| 1 | M***5 | Гайка | |
| 2 | Ш***2 | Шайба | |
| 3 | 1***2 | Цапфа | |
| 4 | 7***0 | Пружина внутренняя | |
| 5 | 4***5 | Шплинт | |
| 6 | 1***0 | Рычаг | |
| 6 | 1***0 | Рычаг | |
| 7 | М***2 | Гайка | |
| 8 | Ш***2 | Шайба | |
| 9 | M***0 | Болт | |
| 10 | М***5 | Болт | |
| 11 | 5***6 | Шплинт | |
| 12 | 5***1 | Шайба | |
| 13 | С***1 | Шпонка | |
| 14 | 1***5 | Валик | |
| 15 | 1***5 | Рычаг | |
| 16 | 1***А | Кронштейн | |
| 17 | Ш***8 | Шайба | |
| 18 | 1***2 | Фиксатор | |
| 19 | 1***4 | Пружина | |
| 20 | 1***9 | Палец | |
| 21 | 1***5 | Тяга | |
| 22 | 5***3 | Гайка | |
| 23 | 1***3 | Упор | |
| 24 | 1***А | Рукоятка | |
| 25 | В***9 | Выключатель | |
| 26 | 1***2 | Шплинт | |
| 27 | 1***8 | Втулка | |
| 28 | 1***8 | Ось | |
| 29 | 1***3 | Шайба | |
| 30 | 1***2 | Палец | |
| 31 | 1***1 | Тяга | |
| 32 | Ш***4 | Шайба | |
| 33 | М***5 | Гайка | |
| 34 | 8***6 | Ушко | |
| 35 | 8***1 | Вилка | |
| 36 | 8***А | Пружина | |
| 37 | 1***1 | Болт | |
| 38 | 1***0 | Кронштейн | |
| 39 | 1***0 | Рычаг | |
| 40 | 1***0 | Рычаг |
