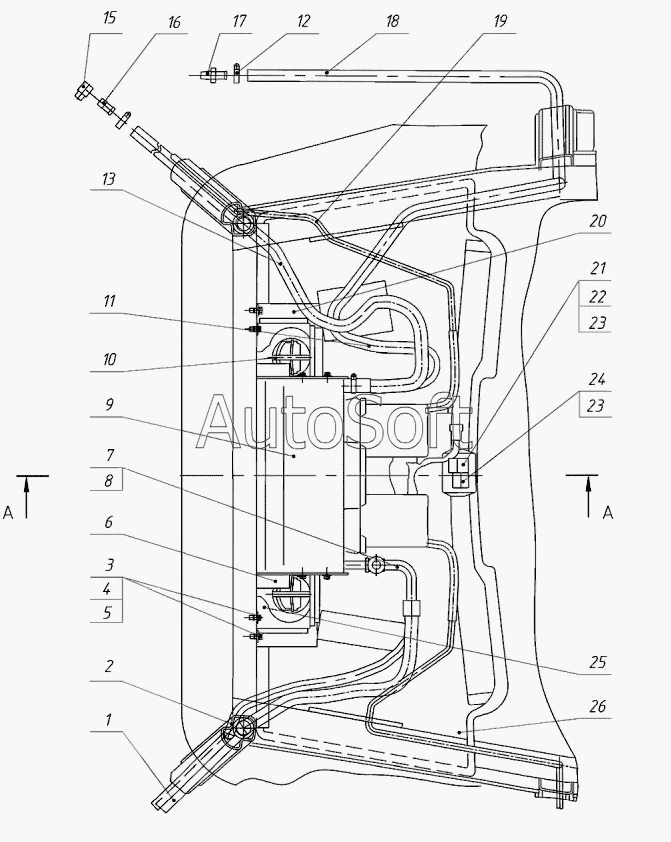

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Установка отопителя-охладителя
13
26
25
24
23
23
22
21
20
19
18
17
16
15
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | №***N | Шланг | |
| 2 | №***N | Шланг | |
| 3 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 4 | Г***8 | Шайба С6.01.08кп.019 | |
| 5 | О***5 | Шайба 8Т | |
| 6 | 3***0 | Кронштейн | |
| 7 | 7***7 | Фитинг | |
| 8 | 7***4 | Фитинг | |
| 9 | U***E | Климатический блок | |
| 10 | 1***0 | Дефлектор | |
| 11 | 8***3 | Шланг L=500 мм | |
| 12 | 2***W | Хомут NORMA TORRO | |
| 13 | 3***1 | Шланг | |
| 15 | 3***7 | Штуцер | |
| 16 | 8***3 | Штуцер | |
| 17 | 3***6 | Штуцер | |
| 18 | 3***3 | Шланг | |
| 19 | 3***2 | Трубка | |
| 20 | 3***1 | Кронштейн | |
| 21 | 0***4 | Выключатель вентилятора | |
| 22 | 0***1 | Табличка темп./скорость | |
| 23 | 0***0 | Ручка элемента управления | |
| 24 | 0***1 | Термостат | |
| 25 | 3***7 | Стенка | |
| 26 | 1***0 | Панель |
