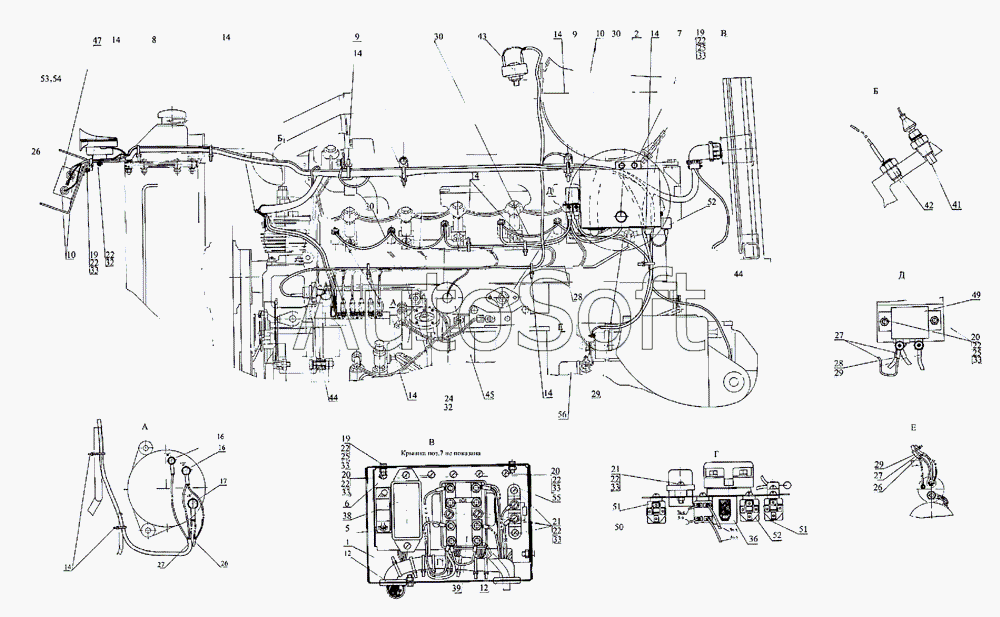

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Электрооборудование по дизелю
1
2
5
6
7
8
9
9
10
10
12
12
14
14
14
14
14
14
14
14
16
16
17
17
19
19
19
20
20
20
21
21
22
22
22
22
22
22
22
22
22
24
25
25
25
26
26
26
27
27
28
28
29
29
29
30
30
30
32
32
33
33
33
33
33
33
33
33
36
38
39
41
42
43
44
44
45
47
49
50
51
51
52
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Коробка | |
| 2 | 8***5 | Винт | |
| 5 | 2***1 | Табличка | |
| 6 | 1***1 | Панель | |
| 7 | 1***3 | Крышка | |
| 8 | 1***1 | Кронштейн | |
| 9 | 8***6 | Кронштейн | |
| 10 | 7***5 | Наконечник | |
| 11 | 8***1 | Кронштейн | |
| 12 | 7***2 | Втулка | |
| 14 | 8***5 | Манжета | |
| 16 | М***8 | Чехол | |
| 17 | 5***Б | Наконечник | |
| 19 | M***0 | Болт | |
| 20 | B***0 | Винт | |
| 21 | B***0 | Винт | |
| 22 | М***0 | Гайка | |
| 24 | М***0 | Гайка | |
| 25 | С***8 | Шайба | |
| 26 | 8***4 | Жгут | |
| 27 | 1***4 | Жгут | |
| 28 | 1***А | Жгут | |
| 29 | 8***4 | Провод | |
| 30 | 1***4 | Провод | |
| 32 | 5***5 | Шайба | |
| 33 | 6***5 | Шайба | |
| 36 | 3***0 | Блок свечей накаливания | |
| 38 | 3***0 | Блок предохранителей | |
| 39 | 3***0 | Блок предохранителей (БП-11) | |
| 41 | 3***0 | Датчик указателя температуры (ДУТЖ-02) | |
| 42 | 3***0 | Датчик аварийной температуры | |
| 43 | 3***0 | Датчик засоренности воздухоочистителя (ДСФ-65) | |
| 44 | 3***5 | Датчик аварийного давления Масла (ДАДМ-03) | |
| 45 | 3***0 | Датчик давления масла в двигателе (ДД-6М) | |
| 47 | 3***0 | Преобразователь напряжения | |
| 49 | 3***5 | Реле свечей накаливания | |
| 50 | 3***5 | Реле стартера | |
| 51 | 3***0 | Реле на замыкание | |
| 52 | 3***0 | Реле на размыкание | |
| 53 | 3***5 | Сигнал звуковой рупорный низкотональный | |
| 54 | 3***0 | Сигнал звуковой рупорный высокотональный | |
| 55 | 3***5 | Сопротивление добавочное генератора | |
| 56 | 3***0 | Стартер 24В, 5,5 кВт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
