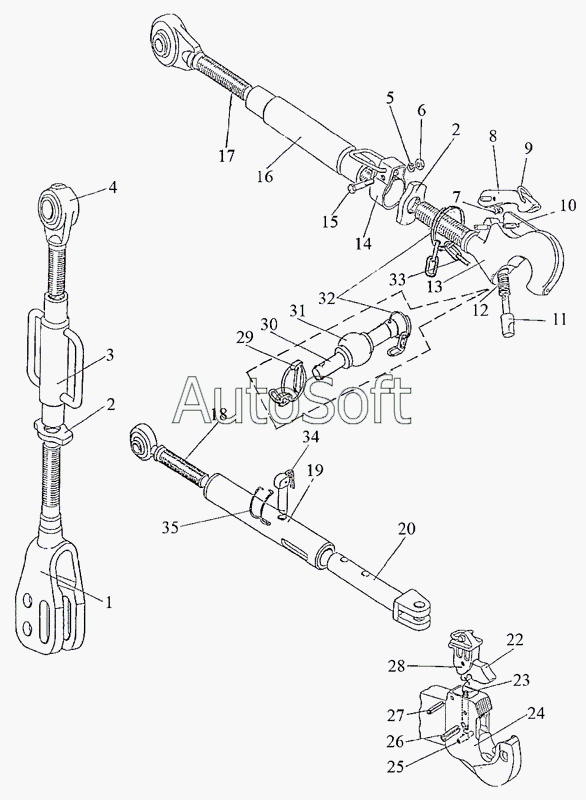

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Узлы и элементы навесного устройства
13
24
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-4605060 | 1***0 | Раскос | |
| 1522-4605090 | 1***0 | Тяга верхняя | |
| 1522-4605120 | 1***0 | Стяжка | |
| 1 | 1***0 | Вилка | |
| 2 | 1***1 | Контргайка | |
| 3 | 1***5 | Труба | |
| 4 | 1***5 | Винт | |
| 5 | Ш***0 | Шайба | |
| 6 | М***0 | Гайка | |
| 7 | 0***9 | Пружина | |
| 8 | 3***2 | Рукоятка фиксатора | |
| 9 | 0***5 | Скоба | |
| 10 | 0***6 | Штифт 6х28 | |
| 11 | 0***3 | Фиксатор | |
| 12 | 0***0 | Пружина защелки | |
| 13 | 3***2 | Захват верхней тяги | |
| 13 | З***и | Захват верхней тяги | |
| 14 | 1***0 | Кронштейн | |
| 15 | M***0 | Болт | |
| 16 | 1***1 | Труба | |
| 17 | 1***1 | Винт | |
| 18 | 1***5 | Винт | |
| 19 | 1***0 | Направляющая | |
| 20 | 1***5 | Ползун | |
| 22 | 3***8 | Защелка фиксатора | |
| 23 | 3***4 | Пружина | |
| 24 | 2***2 | Захват низших тяг | |
| 24 | З***г | Захват нижних тяг | |
| 25 | 0***5 | Штифт 6х32 | |
| 26 | 0***9 | Штифт 13х36 | |
| 27 | 3***0 | Штифт упорный 10х36 | |
| 28 | 2***0 | Кольцо | |
| 29 | A***0 | Чека с цепочкой | |
| 30 | 1***3 | Палец | |
| 31 | W***6 | Шарнир | |
| 32 | A***2 | Кольцо | |
| 33 | A***1 | Цепочка | |
| 34 | 1***1 | Чека | |
| 35 | 1***2 | Пружина |
