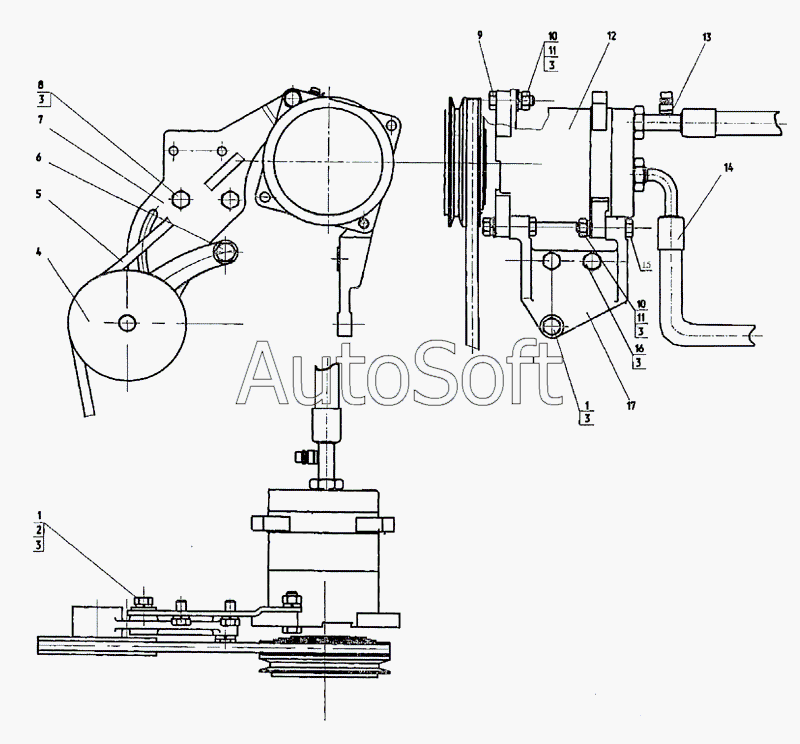

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Установка компрессора
9
17
16
15
14
13
12
11
11
10
10
1
1
8
7
6
5
5
4
3
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***9 | Болт | |
| 2 | 5***3 | Шайба | |
| 3 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 4 | 1***0 | Рычаг натяжной | |
| 5 | 1***0 | Ремень | |
| 5 | S***0 | Ремень зубчатый | |
| 6 | M***9 | Болт M22-6gx35.109.40X.019 | |
| 7 | 1***1 | Пластина | |
| 8 | M***9 | Болт | |
| 9 | M***9 | Болт | |
| 10 | М***9 | Гайка | |
| 11 | С***9 | Шайба С. 10.01.08кп.019 | |
| 12 | 0***0 | Компрессор | |
| 13 | 7***0 | Фитинг 70110FG160 | |
| 14 | 7***2 | Фитинг 70108FG162 | |
| 15 | Т***9 | Болт ТМ10-6gx50.88.35.019 | |
| 16 | 2***8 | Болт | |
| 17 | 1***2 | Кронштейн | |
| 18 | 1***Т | Шайба ОСТ 37.001.115-75 |
