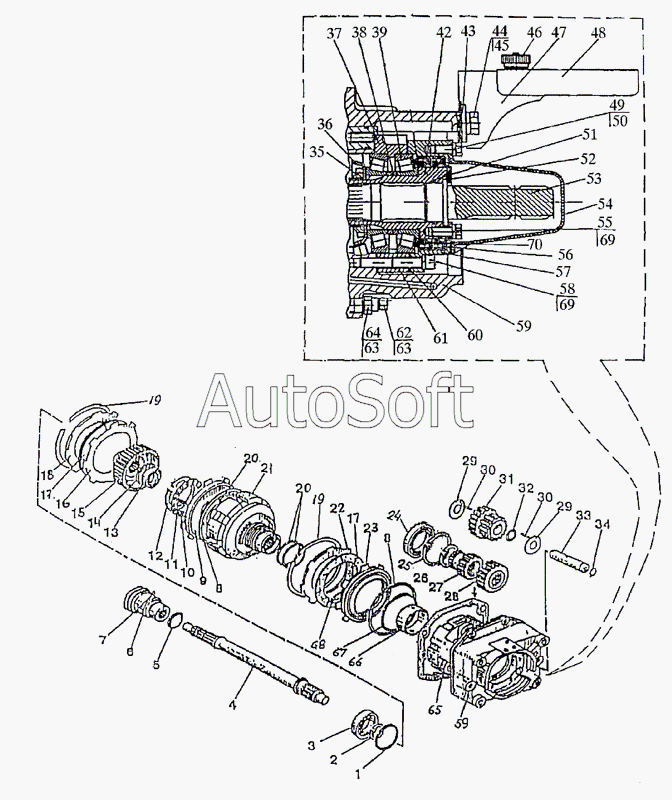

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Вал отбора мощности
39
52
51
50
49
48
47
46
45
44
43
42
53
38
38
38
38
38
38
38
38
38
38
38
59
59
70
69
69
68
67
66
65
64
63
63
62
61
60
38
58
57
56
55
54
53
53
7
17
17
16
15
15
14
13
12
11
10
9
8
8
17
6
5
4
3
2
1
6
4
2022-4202010-05
26
37
36
35
34
33
32
31
30
30
29
29
28
27
2022-4202010-03
25
24
23
22
21
21
20
20
19
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-4202010-03 | 2***3 | ВОМ задний | |
| 2022-4202010-05 | 2***5 | ВОМ задний | |
| 2022-4202017-02 | 2***2 | Хвостовик ВОМ2 | |
| 2022-4202017-03 | 2***3 | Хвостовик ВОМ2С1 | |
| 2022-4202030-А-01 | 2***1 | Фрикцион | |
| 2022-4202030-А-02 | 2***2 | Фрикцион | |
| 2022-4282017-01 | 2***1 | Хвостовик ВОМ2С | |
| 1 | С***0 | Кольцо | |
| 2 | С***0 | Кольцо | |
| 3 | 2***А | Подшипник | |
| 4 | 1***1 | Вал ведущий | |
| 4 | 1***0 | Вал ведущий | |
| 5 | А***2 | Кольцо | |
| 6 | 5***1 | Муфта переключения | |
| 6 | 5***1 | Муфта переключения | |
| 7 | 7***0 | Шарик | |
| 8 | 8***2 | Кольцо | |
| 9 | 8***1 | Поршень | |
| 10 | 8***3 | Опора | |
| 11 | 8***5 | Пружина | |
| 12 | С***0 | Кольцо | |
| 13 | 3***А | Подшипник | |
| 14 | С***2 | Кольцо | |
| 15 | 1***2 | Муфта шлицевая | |
| 15 | 1***3 | Муфта шлицевая | |
| 16 | L***7 | Диск ведущий | |
| 17 | 2***5 | Диск фрикционный | |
| 17 | 2***А | Диск ведущий | |
| 17 | 6***» | Диск фрикционный | |
| 18 | 8***1 | Диск | |
| 19 | 8***2 | Кольцо | |
| 20 | 1***1 | Кольцо | |
| 21 | 2***1 | Барабан | |
| 21 | 2***2 | Барабан | |
| 22 | 8***9 | Диск упорный | |
| 23 | 2***3 | Поршень тормоза | |
| 24 | 1***4 | Подшипник | |
| 25 | 2***0 | Кольцо | |
| 26 | 2***0 | Кольцо | |
| 27 | 1***А | Шестерня | |
| 28 | 1***Б | Шестерня | |
| 29 | 1***3 | Шайба упорная | |
| 30 | 5***3 | Ролик | |
| 31 | 1***Б | Шестерня | |
| 32 | 1***1 | Втулка | |
| 33 | 1***2 | Ось промежуточная | |
| 34 | 0***4 | Кольцо | |
| 35 | 8***7 | Гайка | |
| 36 | 2***9 | Шайба | |
| 37 | 2***2 | Стакан | |
| 38 | 7***1 | Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) | |
| 38 | 7***1 | Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) | |
| 38 | 7***2 | Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) | |
| 38 | 7***3 | Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) | |
| 38 | 7***4 | Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) | |
| 38 | 7***5 | Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) | |
| 38 | 7***6 | Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) | |
| 38 | 7***7 | Кольцо регулировочное В=6,85 мм | |
| 38 | 7***8 | Кольцо регулировочное В=7,00 мм | |
| 38 | 7***9 | Кольцо регулировочное В=7,15 мм | |
| 38 | 7***0 | Кольцо регулировочное В=7,30 мм | |
| 38 | 7***1 | Кольцо регулировочное В=7,45 мм | |
| 39 | 7***А | Подшипник | |
| 42 | 2***2 | Втулка | |
| 43 | С***8 | Шайба | |
| 44 | М***5 | Болт | |
| 45 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 46 | 1***4 | Маховичок | |
| 47 | 2***5 | Кожух | |
| 48 | 2***2 | Щиток | |
| 49 | M***0 | Болт | |
| 50 | С***9 | Шайба | |
| 51 | 0***2 | Кольцо | |
| 52 | 1***7 | Шайба упорная | |
| 53 | 2***6 | Хвостовик ВОМ1С | |
| 53 | 2***1 | Хвостовик ВОМ1 | |
| 53 | 2***7 | Хвостовик ВОМ3 | |
| 54 | 2***5 | Колпак | |
| 55 | М***5 | Болт | |
| 56 | 2***5 | Манжета | |
| 57 | 2***8 | Крышка | |
| 58 | М***0 | Болт | |
| 59 | 2***5 | Корпус | |
| 60 | 2***2 | Прокладка | |
| 61 | 2***2 | Стакан | |
| 62 | М***0 | Болт | |
| 63 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 64 | M***0 | Болт | |
| 65 | 1***А | Прокладка | |
| 66 | 1***2 | Втулка | |
| 67 | 8***7 | Кольцо | |
| 68 | 8***1 | Пружина | |
| 69 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 70 | 1***5 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
