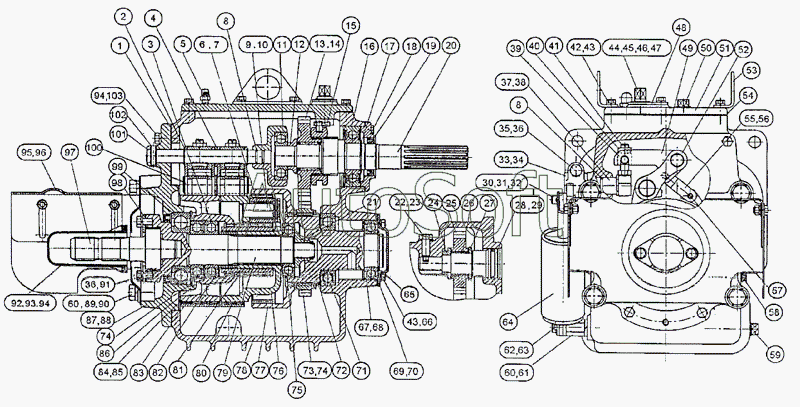

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Редуктор переднего вала отбора мощности
1522-4209025
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
94
95
96
97
98
99
100
101
102
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1521-4209065 | 1***5 | Рычаг | |
| 1521-4209085 | 1***5 | Рычаг | |
| 1522-4209025 | 1***5 | Редуктор | |
| 1522-4209080 | 1***0 | Рычаг | |
| 1 | 1***2 | Прокладка | |
| 2 | Г***6 | Кольцо 2В50 | |
| 3 | Г***5 | Подшипник | |
| 4 | 1***6 | Втулка | |
| 5 | «***8 | Сапун | |
| 6 | 7***4 | Сателлит | |
| 7 | К***Е | Подшипник | |
| 8 | Г***3 | Кольцо 009-013-25-2-1 | |
| 9 | 7***6 | Ось | |
| 10 | 4***Г | Штифт ГОСТ 14229-78 | |
| 11 | Г***5 | Подшипник 6-180306А1 УС 23 | |
| 12 | 1***1 | Шайба | |
| 13 | 1***8 | Шестерня | |
| 14 | 4***Е | Подшипник 464607Е | |
| 15 | 1***9 | Втулка | |
| 16 | Г***5 | Подшипник 6-180306А1 УС 23 | |
| 17 | Г***6 | Кольцо 2В50 | |
| 18 | 1***1 | Крышка | |
| 19 | Г***9 | Манжета 2.2-38x58-1 | |
| 20 | 1***7 | Вал | |
| 21 | 7***A | Гайка | |
| 22 | 5***A | Болт | |
| 23 | 1***4 | Шайба | |
| 24 | 1***4 | Втулка | |
| 25 | 1***3 | Шестерня | |
| 26 | 3***Е | Подшипник 3ККЗ5x43x35Е | |
| 27 | 1***6 | Шайба | |
| 28 | 1***2 | Ось | |
| 29 | Г***3 | Кольцо 009-013-25-2-1 | |
| 30 | О***5 | Палец 8x65 | |
| 31 | Г***9 | Шплинт 3.2x18.019 | |
| 32 | Г***8 | Шайба С6.01.08кп.019 | |
| 33 | 5***3 | Ступица | |
| 34 | 1***6 | Пластина | |
| 35 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 36 | О***5 | Шайба 8Т | |
| 37 | 1***0 | Рычаг | |
| 38 | С***П | Шпонка | |
| 39 | 1***4 | Гайка | |
| 40 | 1***2 | Палец | |
| 41 | 1***3 | Винт | |
| 42 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 43 | О***5 | Шайба 8Т | |
| 44 | 1***6 | Валик | |
| 45 | 1***7 | Пластина | |
| 46 | 7***4 | Штифт | |
| 47 | Г***3 | Кольцо 009-013-25-2-1 | |
| 48 | 1***6 | Пластина | |
| 49 | 1***1 | Рычаг | |
| 50 | П***4 | Пробка | |
| 51 | 1***7 | Крышка | |
| 52 | 2***9 | Стяжка | |
| 53 | 8***3 | Кронштейн | |
| 54 | 1***1 | Прокладка | |
| 55 | 1***8 | Стяжка | |
| 56 | Г***0 | Штифт 2x12 | |
| 57 | Ш***6 | Штифт | |
| 58 | Т***1 | Пробка КГ 1/8 А 12.019 ТУ 23.1.506-91 | |
| 59 | П***8 | Пробка | |
| 60 | О***5 | Шайба 8Т | |
| 61 | 1***7 | Болт | |
| 62 | Г***9 | Шплинт 3.2x18.019 | |
| 63 | Г***8 | Шайба С6.01.08кп.019 | |
| 64 | 8***0 | Цилиндр | |
| 65 | Г***6 | Кольцо 2В50 | |
| 66 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 67 | Г***5 | Подшипник | |
| 68 | 2***1 | Подшипник | |
| 69 | 1***8 | Крышка | |
| 70 | 1***9 | Прокладка | |
| 71 | Г***5 | Подшипник | |
| 72 | 1***6 | Вал | |
| 73 | 1***7 | Шестерня | |
| 74 | Г***6 | Кольцо В25 | |
| 75 | Г***5 | Подшипник | |
| 76 | 8***5 | Водило | |
| 77 | 7***3 | Шестерня коронная | |
| 78 | 1***6 | Корпус | |
| 79 | 8***Б | Вал | |
| 80 | 2***1 | Лента | |
| 81 | 7***2 | Шестерня солнечная | |
| 82 | 7***7 | Втулка | |
| 83 | 2***5 | Лента | |
| 84 | 8***3 | Барабан | |
| 85 | Г***6 | Кольцо 2В50 | |
| 86 | Г***6 | Кольцо 2В50 | |
| 87 | 1***1 | Крышка | |
| 88 | Г***9 | Манжета 2.2-38x58-1 | |
| 89 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 90 | Г***8 | Шайба С6.01.08кп.019 | |
| 91 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 92 | 5***А | Колпак | |
| 93 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 94 | О***5 | Шайба 8Т | |
| 95 | д***0 | Ограждение | |
| 96 | Г***8 | Шайба С6.01.08кп.019 | |
| 97 | 8***2 | Хвостовик | |
| 98 | 8***А | Пластина | |
| 99 | Г***5 | Подшипник 6-180306А1 УС 23 | |
| 100 | 2***8 | Палец | |
| 101 | 1***2 | Ось | |
| 102 | Г***3 | Штифт пружинный А8х45 | |
| 103 | Г***0 | Болт М8-6gх20.88.35.019 |
