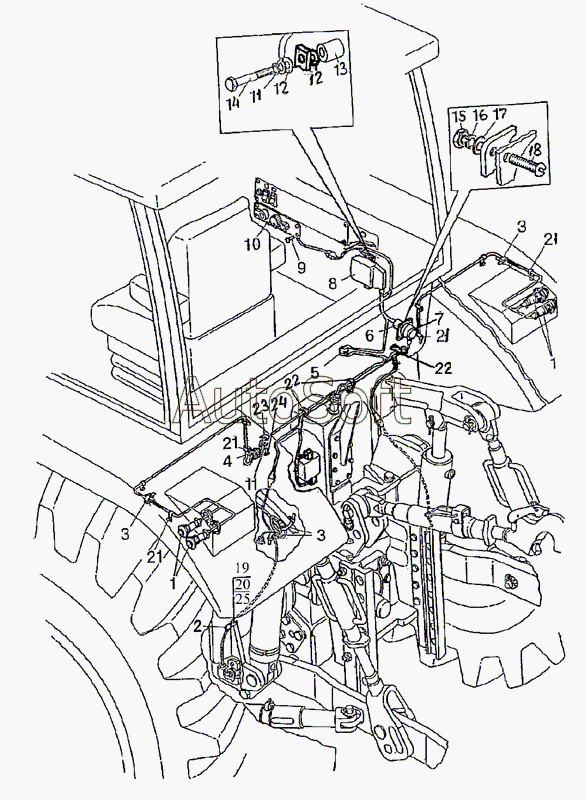

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Управление навесным устройством
14
4
25
24
23
22
22
21
21
21
21
20
19
18
17
16
15
1
1
13
12
12
11
11
10
9
8
7
6
5
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***В | Выключатель кнопочный | |
| 2 | 5***1 | Скоба | |
| 3 | 8***1 | Манжета | |
| 4 | 7***1 | Втулка | |
| 5 | 7***2 | Втулка | |
| 6 | 1***0 | Жгут | |
| 7 | 1***5 | Жгут | |
| 8 | R***3 | Блок электронный R917004743 | |
| 9 | Г***0 | Винт BM6-6gx12.58.019 | |
| 10 | 0***1 | Панель управления 0538201611 | |
| 11 | О***5 | Шайба 8Т | |
| 12 | Г***8 | Шайба С6.01.08кп.019 | |
| 13 | Р***3 | Втулка | |
| 14 | Г***0 | Болт M6-6gx16.88.35.019 | |
| 15 | Г***0 | Гайка М3-6Н. 6.019 | |
| 16 | О***5 | Шайба 12ОТ | |
| 17 | 3***Т | Шайба | |
| 18 | Г***8 | Шайба С6.01.08кп.019 | |
| 19 | Г***0 | Винт ВМ6-6gх12.58.019 | |
| 20 | О***5 | Шайба 8Т | |
| 21 | 1***2 | Хомут | |
| 22 | 1***1 | Хомут | |
| 23 | 1***2 | Хомут | |
| 24 | Г***0 | Болт M6-6gx16.88.35.019 | |
| 25 | Г***0 | Гайка М6-6Н.6.019 |
