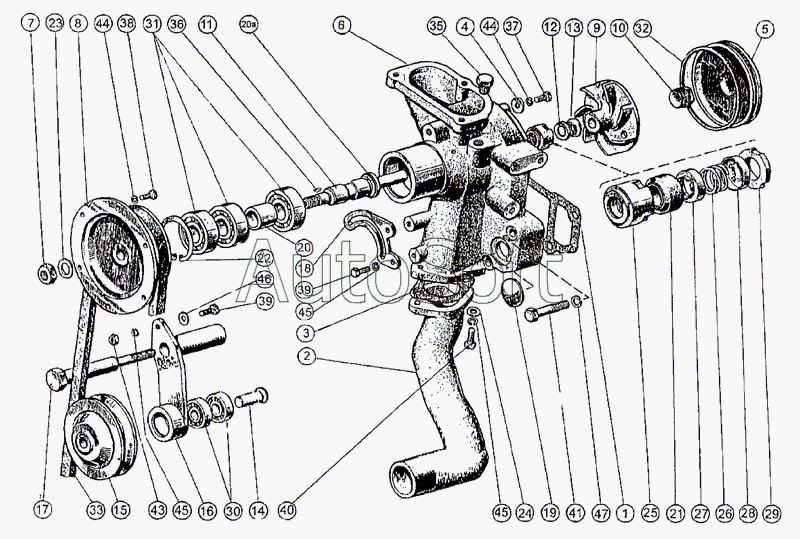

Каталог запасных частей к технике: МТЗ-1222/1523 (2009). Насос водяной и натяжитель
35
22
23
24
25
26
27
28
29
30
31
32
33
33
21
36
37
38
39
39
40
41
43
44
44
45
45
45
46
47
9
260-1307117
1
2
3
4
4
5
6
7
8
260-1307116
10
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1307030 | 2***0 | Уплотнение в сборе | |
| 260-1307116 | 2***6 | Насос водяной | |
| 260-1307117 | 2***7 | Насос водяной | |
| 260-1310105 | 2***5 | Натяжитель в сборе | |
| 1 | 2***3 | Прокладка насоса | |
| 2 | 2***6 | Патрубок | |
| 3 | 2***9 | Прокладка | |
| 4 | 2***3 | Шайба | |
| 4 | 8***0 | Шайба | |
| 5 | 2***0 | Крышка насоса | |
| 6 | 2***1 | Корпус насоса | |
| 7 | 2***3 | Гайка | |
| 8 | 2***1 | Шкив | |
| 9 | 2***2 | Крыльчатка | |
| 10 | 2***1 | Гайка | |
| 11 | 2***1 | Валик насоса | |
| 12 | 2***9 | Втулка | |
| 13 | 2***1 | Кольцо | |
| 14 | 2***9 | Палец | |
| 15 | 2***1 | Шкив натяжной | |
| 16 | 2***8 | Рычаг | |
| 17 | 2***9 | Болт центральный | |
| 18 | 2***2 | Планка | |
| 19 | 4***. | Заглушка | |
| 20 | 2***4 | Кольцо упорное | |
| 20 | 2***4 | Втулка | |
| 21 | 2***Б | Манжета | |
| 22 | 2***4 | Кольцо | |
| 23 | 5***1 | Шайба | |
| 24 | 5***7 | Шайба | |
| 25 | 2***2 | Обойма | |
| 26 | 2***4 | Пружина | |
| 27 | 2***2 | Каркас внутренний | |
| 28 | 2***6 | Каркас наружный | |
| 29 | 0***8 | Кольцо | |
| 30 | 6***7 | Подшипник | |
| 31 | 1***5 | Подшипник | |
| 32 | 1***1 | Кольцо | |
| 33 | 1***0 | Ремень зубчатый | |
| 33 | 2***0 | Ремень зубчатый | |
| 35 | К***6 | Пробка | |
| 36 | 5***5 | Шпонка | |
| 37 | М***6 | Болт | |
| 38 | M***6 | Болт | |
| 39 | M***6 | Болт | |
| 40 | M***6 | Болт | |
| 41 | M***6 | Болт | |
| 42 | M***6 | Болт | |
| 43 | M***6 | Гайка | |
| 44 | 6***6 | Шайба | |
| 45 | 8***6 | Шайба | |
| 46 | 8***6 | Шайба | |
| 47 | 1***6 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
