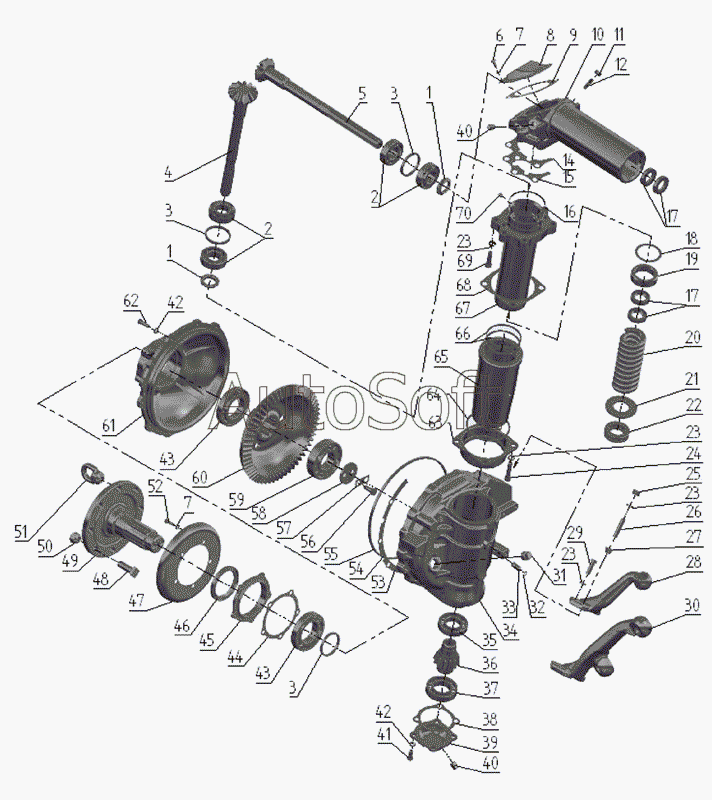

Каталог запасных частей к технике: МТЗ-826 (2010). Редуктор колесный
36
47
46
45
44
43
43
42
42
41
40
40
39
38
37
48
35
34
34
33
32
31
30
29
28
27
26
59
70
69
68
67
66
65
64
63
62
61
60
25
58
57
56
55
54
53
52
51
50
49
4
3
3
3
3
3
3
3
3
3
3
2
2
1
1
3
4
52-2308115-А2
52-2308110-А2
45
49
36
72-2308010-07
12
24
23
23
23
23
22
21
20
19
18
17
17
16
15
14
72-2308005-08
11
10
9
8
7
7
6
5
4
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-2308100-03 | 5***3 | Верхняя коническая пара | |
| 52-2308110-А2 | 5***2 | Корпус редуктора правый | |
| 52-2308115-А2 | 5***2 | Корпус редуктора левый | |
| 72-2308005-08 | 7***8 | Редуктор левый | |
| 72-2308010-07 | 7***7 | Редуктор правый | |
| 72-2308020-Б | 7***Б | Крышка с подшипником и кольцом регулировочным в сборе | |
| 82-2308050-03 | 8***3 | Шестерня | |
| 1 | 5***7 | Гайка | |
| 2 | 7***А | Подшипник | |
| 3 | 7***1 | Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) | |
| 3 | 7***1 | Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) | |
| 3 | 7***2 | Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) | |
| 3 | 7***3 | Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) | |
| 3 | 7***4 | Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) | |
| 3 | 7***5 | Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) | |
| 3 | 7***6 | Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) | |
| 3 | 7***7 | Кольцо регулировочное В=6,85 мм | |
| 3 | 7***8 | Кольцо регулировочное В=7,00 мм | |
| 3 | 7***9 | Кольцо регулировочное В=7,15 мм | |
| 3 | 7***0 | Кольцо регулировочное В=7,30 мм | |
| 3 | 7***1 | Кольцо регулировочное В=7,45 мм | |
| 4 | 5***3 | Вал | |
| 4 | 5***5 | Вал с подшипниками в сборе | |
| 4 | 5***1 | Полуось с подшипниками в сборе | |
| 5 | 5***5 | Полуось | |
| 6 | М***9 | Болт | |
| 7 | 8***Т | Шайба | |
| 8 | 5***А | Крышка | |
| 9 | 5***1 | Прокладка | |
| 10 | 5***5 | Корпус | |
| 11 | М***9 | Гайка | |
| 12 | 7***6 | Винт | |
| 14 | 5***8 | Прокладка регулировочная В = 0,5 мм | |
| 15 | 5***9 | Прокладка регулировочная В = 0,2 мм | |
| 16 | 0***4 | Кольцо | |
| 17 | 2***1 | Манжета | |
| 18 | 5***А | Прокладка | |
| 19 | 5***А | Обойма | |
| 20 | 5***1 | Пружина | |
| 21 | 7***А | Шайба | |
| 22 | 8***8 | Подшипник | |
| 23 | 1***Т | Шайба | |
| 24 | M***9 | Болт | |
| 25 | M***9 | Гайка | |
| 26 | 7***4 | Шпилька | |
| 27 | 7***9 | Втулка | |
| 28 | 7***4 | Рычаг правый | |
| 29 | M***9 | Болт | |
| 30 | 7***1 | Рычаг левый | |
| 31 | "***" | Пробка | |
| 32 | 0***4 | Кольцо | |
| 33 | 5***9 | Штифт | |
| 34 | 5***2 | Корпус правый | |
| 34 | 5***2 | Корпус левый | |
| 35 | 2***А | Подшипник | |
| 36 | 5***0 | Шестерня 52-2308061в сборе с подшипниками | |
| 36 | 5***1 | Шестерня | |
| 37 | 2***А | Подшипник | |
| 38 | 5***4 | Прокладка | |
| 39 | 5***5 | Крышка | |
| 40 | "***" | Пробка | |
| 41 | M***9 | Болт | |
| 42 | 1***Т | Шайба | |
| 43 | 6***А | Подшипник | |
| 44 | 7***Б | Прокладка | |
| 45 | 7***Б | Корпус сальника | |
| 45 | 7***Б | Корпус сальника с манжетой в сборе | |
| 46 | 2***1 | Манжета | |
| 47 | 7***Б | Грязевик | |
| 48 | 4***6 | Болт | |
| 49 | 7***1 | Фланец с болтом в сборе | |
| 49 | 8***7 | Фланец | |
| 50 | 4***7 | Гайка | |
| 51 | 7***1 | Гайка специальная | |
| 52 | M***9 | Болт | |
| 53 | 7***Б | Прокладка регулировочная В=0,5 мм | |
| 54 | 7***1 | Прокладка регулировочная В=0,8 мм | |
| 55 | 2***4 | Кольцо | |
| 56 | 7***8 | Болт | |
| 57 | 7***3 | Пластина | |
| 58 | 7***1 | Шайба | |
| 59 | 2***M | Подшипник | |
| 60 | 7***2 | Шестерня | |
| 61 | 7***Б | Крышка | |
| 62 | M***9 | Болт | |
| 63 | 5***1 | Корпус | |
| 64 | 7***4 | Кольцо | |
| 65 | 5***1 | Гильза | |
| 66 | 5***А | Кольцо | |
| 67 | 7***А | Труба | |
| 68 | 5***6 | Прокладка | |
| 69 | M***9 | Болт | |
| 70 | 7***1 | Винт |
