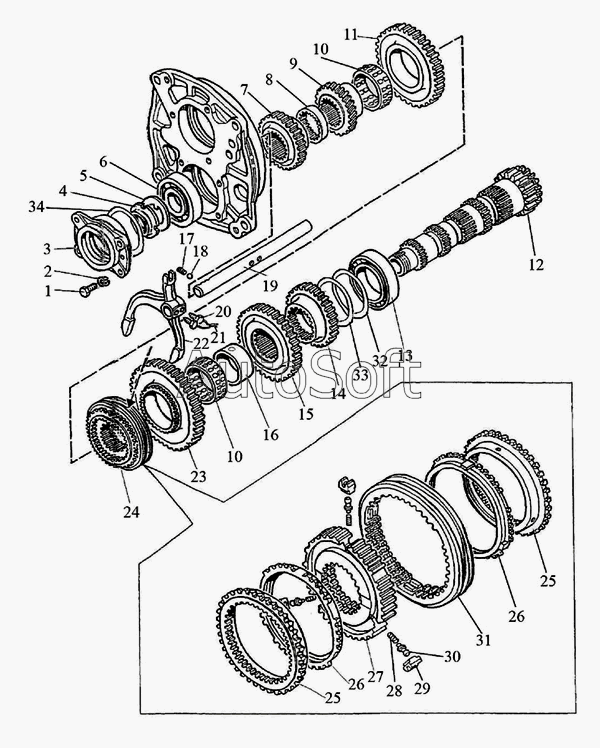

Каталог запасных частей к технике: МТЗ-2022 (2010). Вал промежуточный
26
26
19
20
21
22
23
24
24
25
25
18
27
28
29
30
31
32
33
34
9
1
2
3
4
5
6
7
8
1222-1701190-02
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-1701190-02 | 1***2 | Вал промежуточный | |
| 1 | М***0 | Болт | |
| 2 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 3 | 2***1 | Стакан | |
| 4 | 8***7 | Гайка | |
| 5 | 8***6 | Шайба | |
| 6 | 6***1 | Подшипник | |
| 7 | 1***7 | Шестерня | |
| 8 | 1***3 | Втулка | |
| 9 | 1***9 | Шестерня | |
| 10 | 3***Е | Подшипник | |
| 11 | 1***4 | Шестерня | |
| 12 | 2***2 | Вал-шестерня | |
| 13 | 3***Н | Подшипник | |
| 14 | 1***8 | Шестерня | |
| 15 | 1***6 | Шестерня | |
| 16 | 1***6 | Втулка | |
| 17 | 5***А | Пружина фиксатора | |
| 18 | 1***0 | Шарик ГОСТ 3722-81 | |
| 19 | 1***7 | Поводок | |
| 20 | 2***1 | Болт | |
| 21 | 1***С | Проволока | |
| 22 | 1***Б | Вилка | |
| 23 | 1***2 | Шестерня | |
| 24 | 3***3 | Синхронизатор | |
| 24 | G***4 | Синхронизатор | |
| 25 | C***4 | Кольцо коническое | |
| 26 | C***0 | Кольцо блокировочное | |
| 27 | C***6 | Каретка | |
| 28 | C***3 | Пружина | |
| 29 | C***2 | Толкатель | |
| 30 | C***1 | Фиксатор | |
| 31 | C***5 | Муфта | |
| 32 | 1***3 | Шайба | |
| 33 | 1***1 | Шайба | |
| 34 | 1***3 | Шайба |
