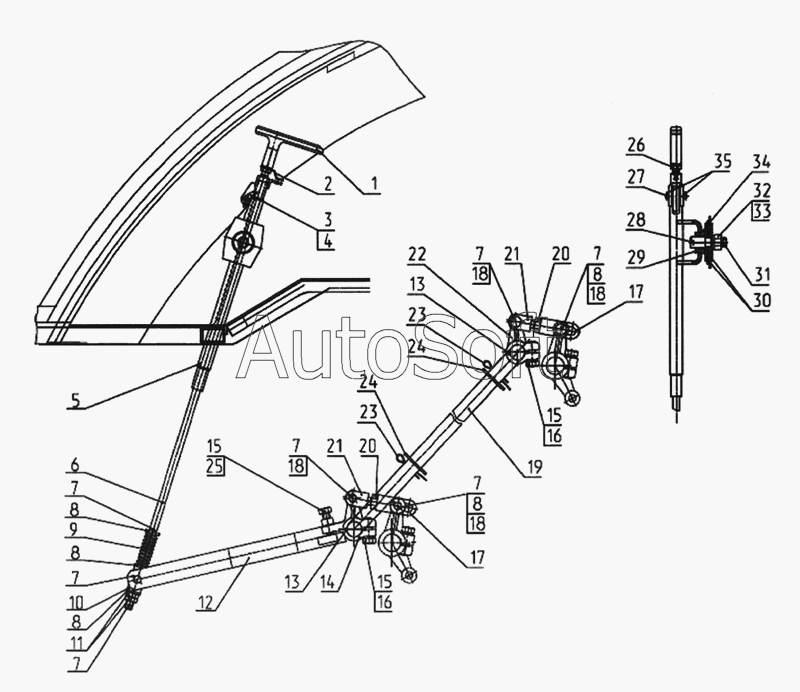

Каталог запасных частей к технике: МТЗ-2022 (2010). Управление стояночным тормозом
1
2
3
4
5
6
7
7
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
13
14
15
15
15
16
16
17
17
18
18
18
18
19
20
20
21
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-3507020 | 1***0 | Механизм вытяжной | |
| 2022-3507010 | 2***0 | Ручное управление тормозами | |
| 2022-3507160 | 2***0 | Тяга | |
| 1 | 1***А | Рукоятка | |
| 2 | 1***3 | Упор | |
| 3 | 1***2 | Фиксатор | |
| 4 | 1***4 | Пружина | |
| 5 | 1***А | Кронштейн | |
| 6 | 1***5 | Тяга | |
| 7 | 4***5 | Шплинт | |
| 8 | Ш***2 | Шайба | |
| 9 | 7***0 | Пружина внутренняя | |
| 10 | 1***2 | Цапфа | |
| 11 | М***5 | Гайка | |
| 12 | 2***0 | Рычаг | |
| 13 | С***1 | Шпонка | |
| 14 | 2***4 | Рычаг левый | |
| 15 | М***5 | Болт | |
| 16 | Ш***2 | Шайба | |
| 17 | 2***2 | Вилка | |
| 18 | 1***2 | Палец | |
| 19 | 2***5 | Валик | |
| 20 | М***5 | Гайка | |
| 21 | 1***1 | Тяга | |
| 22 | 2***9 | Рычаг правый | |
| 23 | 5***6 | Шплинт | |
| 24 | 5***1 | Шайба | |
| 25 | М***2 | Гайка | |
| 26 | 5***3 | Гайка | |
| 27 | 1***9 | Палец | |
| 28 | 4***5 | Шплинт | |
| 29 | Ш***8 | Шайба | |
| 30 | 1***3 | Шайба | |
| 31 | 1***8 | Ось | |
| 32 | М***5 | Гайка | |
| 33 | Ш***4 | Шайба | |
| 34 | 1***8 | Втулка | |
| 35 | 1***2 | Шплинт |
