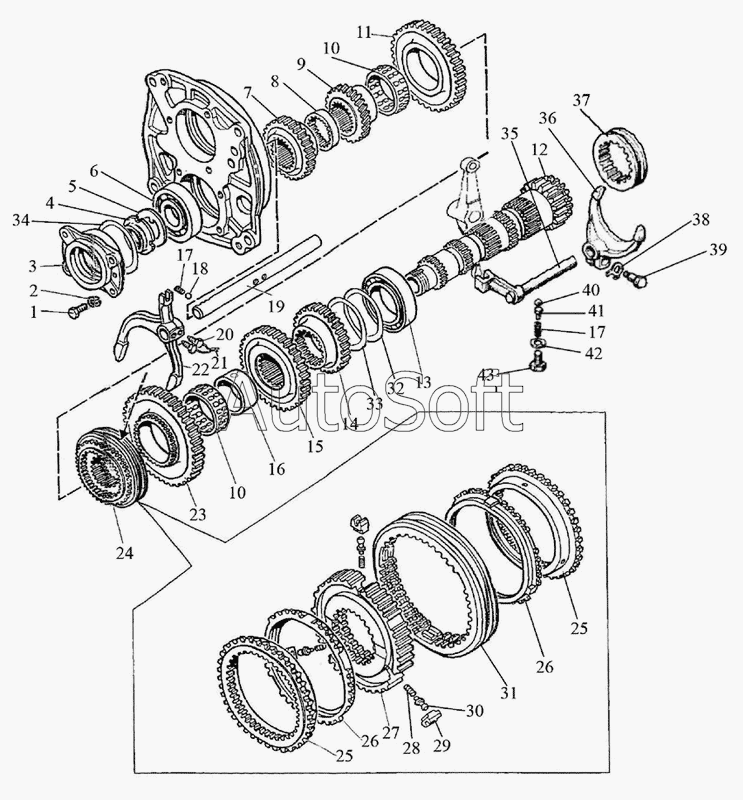

Каталог запасных частей к технике: МТЗ-1523.4 (2010). Вал промежуточный
1222-1701190-01
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-1701190-01 | 1***1 | Вал промежуточный | |
| 1 | М***0 | Болт | |
| 2 | Ш***0 | Шайба | |
| 3 | 2***1 | Стакан | |
| 4 | 8***7 | Гайка | |
| 5 | 8***6 | Шайба | |
| 6 | 6***1 | Подшипник | |
| 7 | 1***7 | Шестерня | |
| 8 | 1***3 | Втулка | |
| 9 | 1***9 | Шестерня | |
| 10 | 3***Е | Подшипник | |
| 11 | 1***4 | Шестерня | |
| 12 | 1***2 | Вал-шестерня | |
| 13 | 3***Н | Подшипник | |
| 14 | 1***8 | Шестерня | |
| 15 | 1***6 | Шестерня | |
| 16 | 1***6 | Втулка | |
| 17 | 5***А | Пружина фиксатора | |
| 18 | 1***0 | Шарик ГОСТ 3722-81 | |
| 19 | 1***7 | Поводок | |
| 20 | 2***1 | Болт | |
| 21 | 1***С | Проволока | |
| 22 | 1***9 | Вилка | |
| 23 | 1***2 | Шестерня | |
| 24 | 1***0 | Синхронизатор | |
| 24 | G***3 | Синхронизатор | |
| 25 | 1***3 | Кольцо коническое | |
| 26 | 1***0 | Кольцо блокировочное | |
| 27 | 1***2 | Каретка | |
| 28 | 1***6 | Пружина | |
| 29 | 1***7 | Толкатель | |
| 30 | 1***8 | Фиксатор | |
| 31 | 1***4 | Муфта | |
| 32 | 1***3 | Шайба | |
| 33 | 1***1 | Шайба | |
| 34 | 1***3 | Шайба | |
| 35 | 1***8 | Поводок | |
| 36 | 8***4 | Вилка | |
| 37 | 1***4 | Муфта | |
| 38 | 8***1 | Шайба | |
| 39 | 8***8 | Болт | |
| 40 | 1***0 | Шарик ГОСТ 3722-81 | |
| 41 | 8***9 | Направляющая | |
| 42 | 5***А | Пружина фиксатора | |
| 43 | 8***1 | Шайба | |
| 44 | M***9 | Болт |
