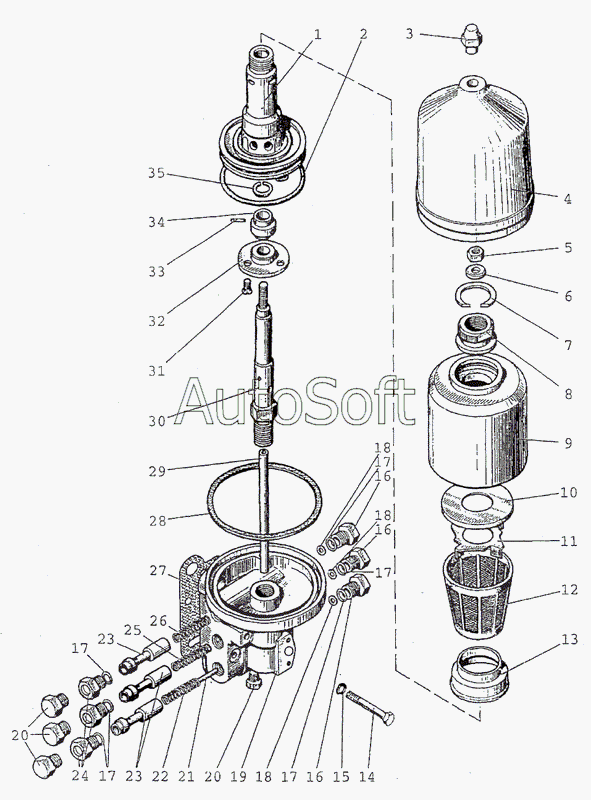

Каталог запасных частей к технике: МТЗ-1523.4 (2010). Фильтр-распределитель
80-1737110
9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
17
17
18
18
18
19
20
20
21
22
23
23
24
35
34
33
32
31
30
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1028020 | 8***0 | Ротор с осью | |
| 80-1028080 | 8***0 | Ось ротора | |
| 80-1737110 | 8***0 | Фильтр-распределитель в сборе | |
| 1 | 2***Б | Корпус ротора | |
| 2 | 1***1 | Кольцо | |
| 3 | 2***8 | Гайка колпака | |
| 4 | 2***7 | Колпак | |
| 5 | М***5 | Гайка | |
| 6 | Д***В | Шайба | |
| 7 | 2***3 | Кольцо | |
| 8 | 2***А | Гайка | |
| 9 | 2***3 | Стакан | |
| 9 | 2***А | Стакан с гайкой и кольцом в сборе | |
| 10 | 2***3 | Крышка | |
| 11 | 2***4 | Крыльчатка | |
| 12 | 2***0 | Сетка фильтрующая | |
| 13 | 2***9 | Стакан | |
| 14 | М***0 | Болт | |
| 15 | Ш***0 | Шайба | |
| 16 | 5***5 | Пробка | |
| 17 | 1***6 | Прокладка клапана | |
| 18 | Ш***5 | Шайба | |
| 19 | 8***1 | Корпус | |
| 20 | К***8 | Пробка | |
| 21 | 6***5 | Штифт | |
| 22 | 7***5 | Пружина | |
| 23 | 8***7 | Клапан | |
| 24 | 1***4 | Пробка | |
| 25 | 8***3 | Пружина | |
| 26 | 8***8 | Пружина | |
| 27 | 8***2 | Прокладка | |
| 28 | 5***1 | Прокладка | |
| 29 | 2***Б | Трубка | |
| 30 | 2***В | Ось ротора | |
| 31 | В***8 | Винт | |
| 32 | 2***Б | Крышка корпуса | |
| 33 | 2***8 | Штифт 5х8.11 | |
| 34 | 8***0 | Насадок | |
| 35 | 2***8 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
