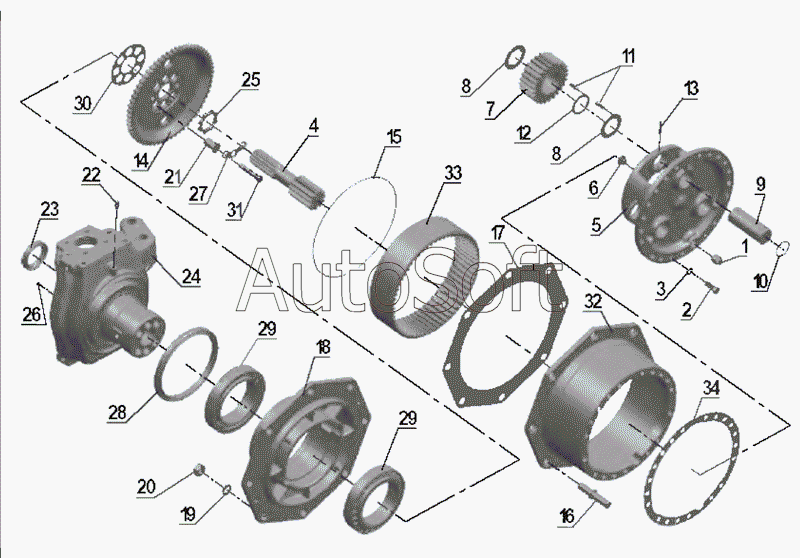

Каталог запасных частей к технике: МТЗ-2522 (2010). Редуктор колесный
26
18
19
20
21
22
23
24
24
25
17
27
28
29
29
30
30
31
32
33
34
8
8
2522-2622010-01
5
1
2
3
4
5
6
7
2522-2622010
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-2622010 | 2***0 | Редуктор колесный | |
| 2522-2622010-01 | 2***1 | Редуктор колесный | |
| 1 | П***4 | Пробка | |
| 2 | M***9 | Болт | |
| 3 | 1***Т | Шайба | |
| 4 | 2***3 | Шестерня солнечная | |
| 5 | 2***0 | Водило | |
| 5 | 2***1 | Водило | |
| 6 | 2***4 | Упор | |
| 7 | 2***2 | Сателлит | |
| 8 | 2***7 | Шайба | |
| 9 | 2***3 | Ось | |
| 10 | 0***2 | Кольцо | |
| 11 | 1***1 | Ролик | |
| 12 | 2***6 | Шайба распорная | |
| 13 | А***Г | Штифт | |
| 14 | 2***1 | Диск | |
| 15 | 2***2 | Кольцо | |
| 16 | 2***2 | Болт ступицы | |
| 17 | 2***2 | Прокладка | |
| 18 | 2***Б | Ступица | |
| 19 | 2***9 | Шайба | |
| 20 | М***9 | Гайка | |
| 21 | 2***7 | Втулка | |
| 22 | T***8 | Сапун | |
| 23 | S***0 | Манжета | |
| 24 | 2***Б | Кулак поворотный правый | |
| 24 | 2***Б | Кулак поворотный левый | |
| 25 | 2***6 | Упор | |
| 26 | К***8 | Пробка | |
| 27 | 2***8 | Пластина | |
| 28 | 2***0 | Манжета | |
| 29 | 3***8 | Подшипник | |
| 30 | 2***9 | Прокладка | |
| 30 | 2***1 | Прокладка | |
| 31 | M***9 | Болт | |
| 32 | 2***1 | Корпус | |
| 33 | 2***4 | Шестерня эпициклическая | |
| 34 | 2***1 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
