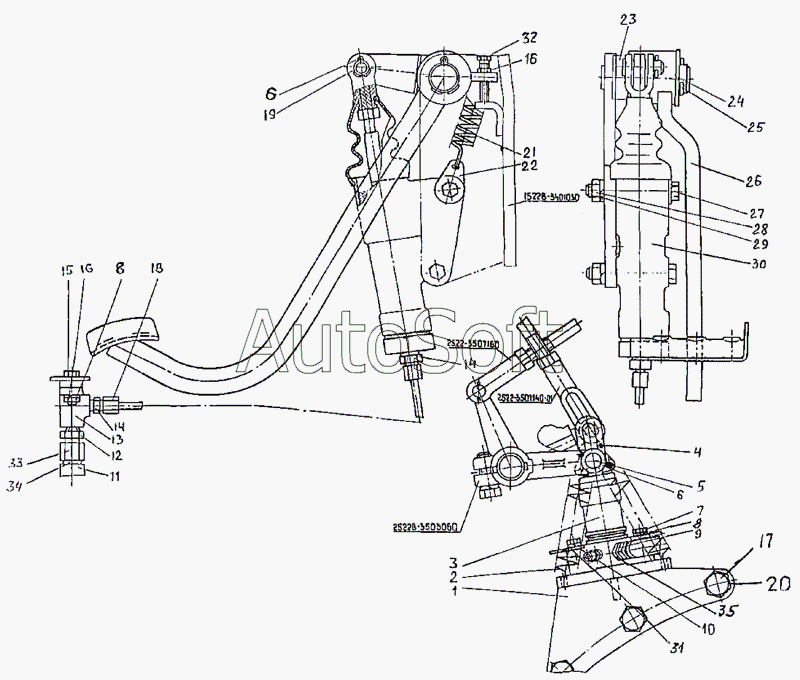

Каталог запасных частей к технике: МТЗ-2522 (2010). Управление тормозами на реверсе
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
2522В-3503060
1522В-3401030
2522-3507160
11
2
3
4
5
6
6
7
8
8
9
10
1
12
13
14
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522В-3401030 | 1***0 | Кронштейн | |
| 2522-3507160 | 2***0 | Тяга | |
| 2522В-3503060 | 2***0 | Рычаг | |
| 1 | 2***0 | Кронштейн | |
| 2 | 7***9 | Пружина | |
| 3 | 7***2 | Цилиндр рабочий | |
| 4 | 2***1 | Шток | |
| 5 | 1***0 | Палец | |
| 6 | 3***9 | Шплинт | |
| 7 | M***9 | Болт | |
| 8 | 8***Т | Шайба | |
| 9 | 2***2 | Штуцер | |
| 10 | 9***6 | Ушко | |
| 11 | 9***1 | Рукав гибкий тормозов тип IV | |
| 12 | 8***5 | Штуцер | |
| 13 | 8***Б | Угольник | |
| 14 | 8***1 | Штуцер | |
| 15 | M***9 | Болт | |
| 16 | М***9 | Гайка | |
| 17 | 2***1 | Болт | |
| 18 | 2***0 | Трубопровод | |
| 19 | 1***2 | Палец | |
| 20 | 1***Т | Шайба | |
| 21 | 7***м | Пружина | |
| 22 | 8***6 | Ушко | |
| 23 | 8***3 | Втулка | |
| 24 | 5***1 | Шайба | |
| 25 | 5***9 | Шплинт | |
| 26 | 1***0 | Педаль | |
| 27 | M***9 | Болт | |
| 28 | М***9 | Гайка | |
| 29 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 30 | 1***0 | Цилиндр главный | |
| 31 | С***9 | Шайба | |
| 32 | M***9 | Болт | |
| 33 | Д***2 | Гайка | |
| 34 | 9***1 | Ниппель | |
| 35 | 8***1 | Шайба |
