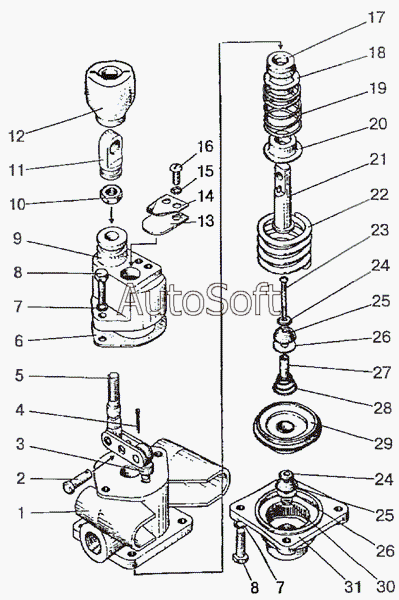

Каталог запасных частей к технике: МТЗ-2522 (2010). Кран тормозной однопроводный
24
24
16
17
18
19
20
21
22
23
15
25
25
26
26
27
28
29
30
31
80-3514010
14
13
12
11
10
9
8
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-3514010 | 8***0 | Кран тормозной | |
| 80-3514020 | 8***0 | Диафрагма в сборе | |
| 1 | 8***1 | Корпус | |
| 2 | 6***8 | Палец | |
| 3 | 8***3 | Штифт | |
| 4 | 2***9 | Шплинт | |
| 5 | 8***0 | Тяга | |
| 6 | Ш***2 | Прокладка | |
| 7 | 6***Т | Шайба | |
| 8 | M***9 | Болт | |
| 9 | 8***4 | Крышка | |
| 10 | 8***6 | Контргайка | |
| 11 | 8***7 | Ушко | |
| 12 | Ш***6 | Чехол | |
| 13 | 8***9 | Клапан | |
| 14 | 8***8 | Прижим | |
| 15 | 4***4 | Шайба ОСТ 37.001.115-75 | |
| 16 | B***9 | Винт | |
| 17 | 8***2 | Манжета | |
| 18 | 8***7 | Втулка | |
| 19 | 8***4 | Пружина | |
| 20 | 8***3 | Тарелка пружины | |
| 21 | 8***2 | Шток | |
| 22 | 8***2 | Пружина | |
| 23 | 8***3 | Винт | |
| 24 | 8***5 | Шайба | |
| 25 | 8***8 | Клапан | |
| 26 | 8***7 | Шайба | |
| 27 | 8***2 | Трубка | |
| 28 | 8***4 | Пружина | |
| 29 | 8***0 | Диафрагма | |
| 30 | М***9 | Гайка | |
| 31 | 8***3 | Крышка |
