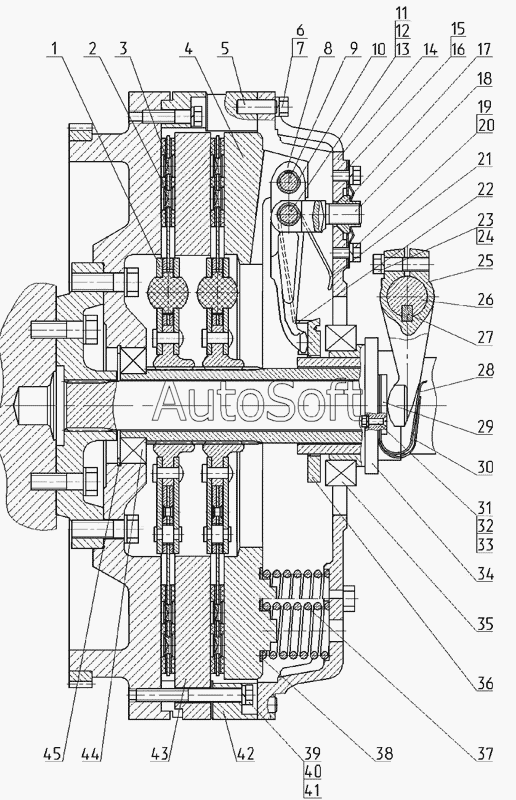

Каталог запасных частей к технике: МТЗ-2522 (2010). Муфта сцепления
34
23
24
25
26
27
28
29
30
31
32
33
22
35
36
37
38
39
40
41
42
43
44
45
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-1601090 | 2***0 | Диск сцепления | |
| 2522-1601180 | 2***0 | Отводка | |
| 1 | 2***0 | Диск ведомый | |
| 2 | G***) | Сегмент | |
| 3 | T***4 | Заклепка | |
| 4 | 2***3 | Диск нажимной | |
| 5 | 5***4 | Штифт | |
| 6 | M***9 | Болт | |
| 7 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 8 | 2***4 | Рычаг отжимной | |
| 9 | 2***4 | Ось рычага | |
| 10 | 2***3 | Ролик | |
| 11 | 2***6 | Ось вилки | |
| 12 | 2***9 | Шайба | |
| 13 | С***4 | Шайба | |
| 14 | 2***2 | Диск опорный | |
| 15 | 2***1 | Пластина | |
| 16 | 2***2 | Пластина | |
| 17 | 2***9 | Гайка регулировочная | |
| 18 | 2***7 | Вилка | |
| 19 | M***9 | Болт | |
| 20 | 8***Т | Шайба | |
| 21 | 2***3 | Пружина | |
| 22 | 2***7 | Петля | |
| 23 | M***9 | Болт | |
| 24 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 25 | 2***3 | Вилка | |
| 26 | 2***Б | Вал | |
| 27 | 8***1 | Шпонка | |
| 28 | 2***8 | Пружина | |
| 29 | 2***7 | Пластина опорная | |
| 30 | 2***1 | Пластина | |
| 31 | B***9 | Винт | |
| 32 | М***9 | Гайка | |
| 33 | 6***Т | Шайба | |
| 34 | 2***5 | Отводка | |
| 35 | 2***A | Подшипник | |
| 36 | 2***9 | Кольцо опорное | |
| 37 | 8***5 | Пружина | |
| 38 | 8***Б | Шайба изолирующая | |
| 39 | M***9 | Болт | |
| 40 | M***9 | Болт | |
| 41 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 42 | 3***1 | Проставка | |
| 43 | 3***2 | Диск средний | |
| 44 | S***1 | Подшипник | |
| 45 | 2***0 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
