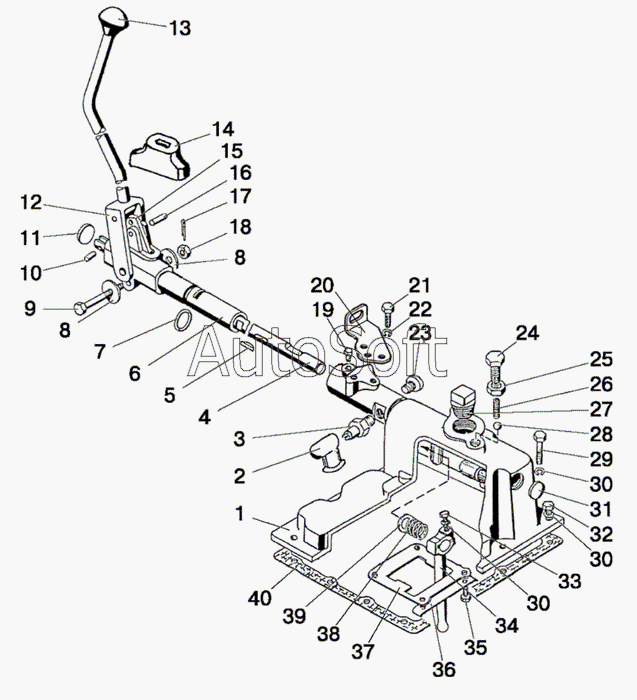

Каталог запасных частей к технике: МТЗ-1021.3 (2010). Механизм правого однорычажного управления КП (КП 74-1700010-05)
32
22
23
24
25
26
27
28
29
30
30
30
31
21
33
34
35
36
37
38
39
40
3
11
1
2
4
5
6
7
8
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | Крышка КП | |
| 1 | 7***Б | Крышка | |
| 2 | 5***0 | Чехол | |
| 3 | В***1 | Выключатель ТУ РБ37334210.015-97 | |
| 4 | 7***1 | Вал | |
| 5 | С***1 | Шпонка | |
| 6 | 7***Б | Опора | |
| 7 | 0***4 | Кольцо | |
| 8 | С***9 | Шайба | |
| 9 | 5***1 | Болт | |
| 10 | Ш***0 | Штифт | |
| 11 | 3***р | Заглушка | |
| 12 | 7***А | Рычаг | |
| 13 | 7***5 | Рукоятка | |
| 14 | 7***А | Чехол | |
| 15 | 7***А | Поводок | |
| 16 | Ш***5 | Штифт | |
| 17 | 3***9 | Шплинт | |
| 18 | М***9 | Гайка | |
| 19 | 7***5 | Стопор | |
| 20 | 9***А | Кронштейн | |
| 21 | M***9 | Болт | |
| 22 | 1***Т | Шайба | |
| 23 | 7***3 | Пробка | |
| 24 | 7***4 | Болт | |
| 25 | М***9 | Гайка | |
| 26 | 5***А | Пружина фиксатора | |
| 27 | П***4 | Пробка | |
| 28 | 1***0 | Шарик 13,8 мм | |
| 29 | M***9 | Болт | |
| 30 | 1***Т | Шайба | |
| 31 | 2***р | Заглушка | |
| 32 | M***9 | Болт | |
| 33 | M***9 | Болт | |
| 34 | 7***1 | Рычаг | |
| 35 | М***9 | Болт | |
| 36 | 5***А | Пластина стопорная | |
| 37 | 7***4 | Пластина ограничительная | |
| 38 | 7***7 | Пружина | |
| 39 | 7***8 | Шайба | |
| 40 | 5***6 | Прокладка |
