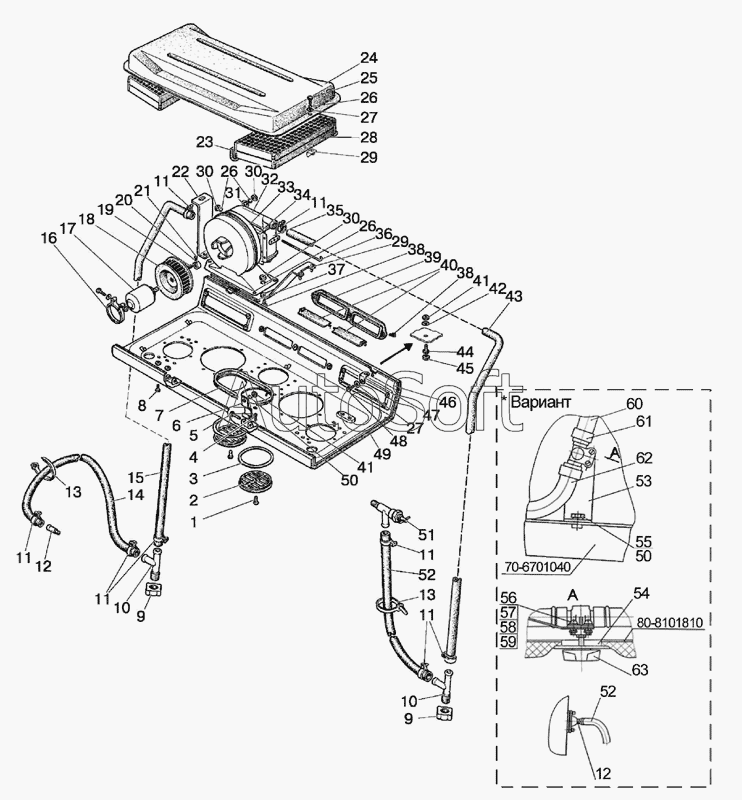

Каталог запасных частей к технике: МТЗ-1025.4 (2009). Отопитель (по заказу)
39
47
46
45
44
43
42
41
41
40
48
38
38
37
36
35
34
33
32
32
56
80-8101810
63
62
61
60
59
58
57
32
55
54
53
52
52
51
50
50
49
7
15
14
13
13
12
12
11
11
11
11
11
11
10
10
9
9
8
16
6
5
4
3
2
1
24
32
31
30
30
30
29
29
28
27
27
26
26
26
25
80-8101720
23
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8101720 | 8***0 | Отопитель в сборе | |
| 80-8101810 | 8***0 | Панель | |
| 80-8101830 | 8***0 | Арматура отопителя | |
| 1 | 6***8 | Палец | |
| 2 | 1***1 | Воздухораспределитель | |
| 3 | 8***3 | Накладка | |
| 4 | 2***9 | Шплинт | |
| 5 | 5***1 | Ось | |
| 6 | 8***8 | Петля | |
| 7 | 8***7 | Уплотнитель | |
| 8 | 2***9 | Шплинт | |
| 9 | 8***2 | Пробка | |
| 10 | 8***1 | Тройник | |
| 11 | Х***3 | Хомут | |
| 12 | 8***3 | Штуцер | |
| 13 | 8***1 | Манжета | |
| 14 | 8***2 | Шланг L=1840 мм | |
| 15 | 8***5 | Шланг | |
| 16 | Х***6 | Хомут | |
| 17 | 9***0 | Электродвигатель | |
| 18 | 8***4 | Ротор | |
| 19 | М***9 | Гайка | |
| 20 | 8***9 | Кольцо | |
| 21 | В***9 | Винт | |
| 22 | 8***1 | Растяжка | |
| 23 | 8***4 | Уплотнитель | |
| 24 | 8***0 | Крышка | |
| 25 | М***9 | Болт | |
| 26 | 6***Т | Шайба | |
| 27 | С***9 | Шайба | |
| 28 | 8***0 | Фильтр | |
| 29 | 8***0 | Подвеска | |
| 30 | М***9 | Гайка | |
| 31 | С***9 | Шайба | |
| 32 | 1***0 | Радиатор отопителя | |
| 32 | 4***0 | Радиатор отопителя | |
| 32 | 7***А | Радиатор отопителя | |
| 32 | Р***0 | Радиатор отопителя | |
| 33 | 8***А | Кожух | |
| 34 | П***6 | Уплотнитель | |
| 35 | 8***0 | Коробка | |
| 36 | 8***А | Шпилька | |
| 37 | 8***4 | Стержень | |
| 38 | В***9 | Винт | |
| 39 | 8***Б | Крышка | |
| 40 | 8***2 | Заслонка | |
| 41 | М***9 | Гайка | |
| 42 | С***9 | Шайба | |
| 43 | 8***5 | Шланг L=700 мм | |
| 44 | М***9 | Болт | |
| 45 | А***1 | Колпачок | |
| 46 | 8***0 | Панель | |
| 47 | 7***1 | Угольник | |
| 48 | M***9 | Болт | |
| 49 | 8***3 | Обивка | |
| 50 | 8***T | Шайба | |
| 51 | В***1 | Кран | |
| 52 | 8***3 | Шланг L=500 мм | |
| 53 | 8***1 | Шланг | |
| 54 | 8***1 | Накладка | |
| 55 | M***9 | Болт | |
| 56 | B***9 | Винт | |
| 57 | М***9 | Гайка ГОСТ 5915-70 | |
| 58 | С***9 | Шайба | |
| 59 | 5***Т | Шайба | |
| 60 | 8***1 | Шланг | |
| 61 | Х***3 | Хомут | |
| 62 | 8***5 | Шланг L=700 мм | |
| 63 | П***1 | Кран |
