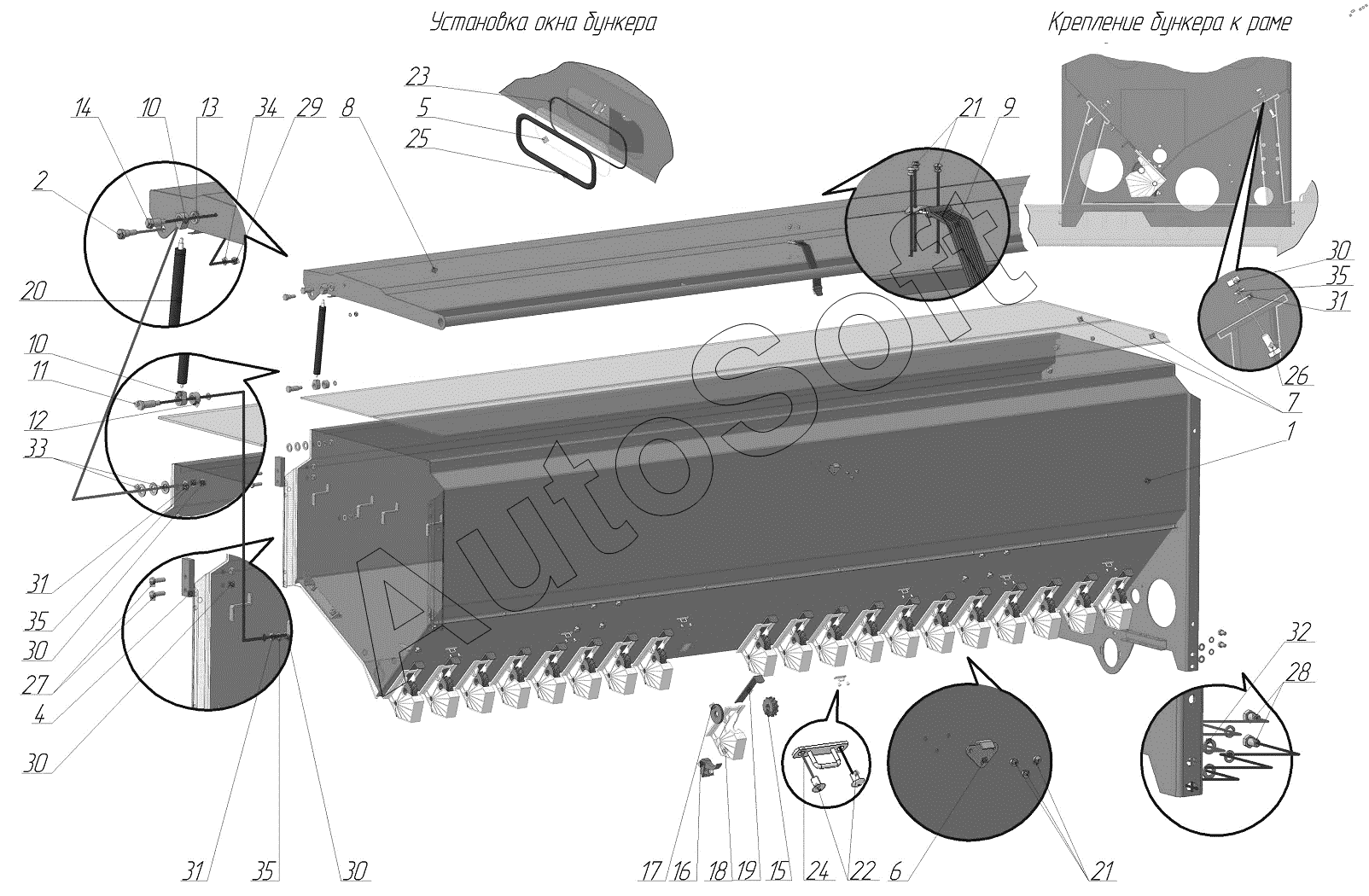

Каталог запасных частей к технике: Мордовагромаш СЗУ-6. СЗУ 6.02.00.00.00 Бункер правый в сборе
1
2
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
30
30
31
31
31
32
33
34
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Бункер правый | |
| 2 | С***2 | Ось крышки | |
| 3 | С***3 | Переключатель катушек | |
| 4 | С***4 | Упор крышки | |
| 5 | С***5 | Стекло окна | |
| 6 | С***6 | Кронштейн стопора | |
| 7 | С***5 | Сетка бункера | |
| 8 | С***0 | Крышка бункера | |
| 9 | С***0 | Стопор резиновый | |
| 10 | С***1 | Ушко | |
| 11 | С***2 | Болт | |
| 12 | С***3 | Втулка | |
| 13 | С***4 | Шайба | |
| 14 | С***5 | Болт | |
| 15 | G***0 | Катушка высеивающего аппарата | |
| 16 | G***0 | Регулировочное устройство | |
| 17 | G***0 | Зубчатый ролик | |
| 18 | G***3 | Корпус распределительной катушки | |
| 19 | G***3 | Регулировочная пластина | |
| 20 | 2***5 | Амортизатор | |
| 21 | З***8 | Заклёпка алюминевая | |
| 22 | З***4 | Заклёпка алюминевая | |
| 23 | Н***В | Замок уплотнителя | |
| 24 | h***5 | Скоба малая | |
| 25 | Н***В | Уплотнитель окна | |
| 26 | Б***6 | Болт | |
| 27 | Б***6 | Болт | |
| 28 | Б***6 | Болт | |
| 29 | Г***6 | Гайка | |
| 30 | Г***6 | Гайка | |
| 31 | Ш***6 | Шайба | |
| 32 | Ш***6 | Шайба | |
| 33 | Ш***6 | Шайба | |
| 34 | Ш***9 | Шайба | |
| 35 | Ш***9 | Шайба | |
| 36 | Ш***9 | Шайба |
