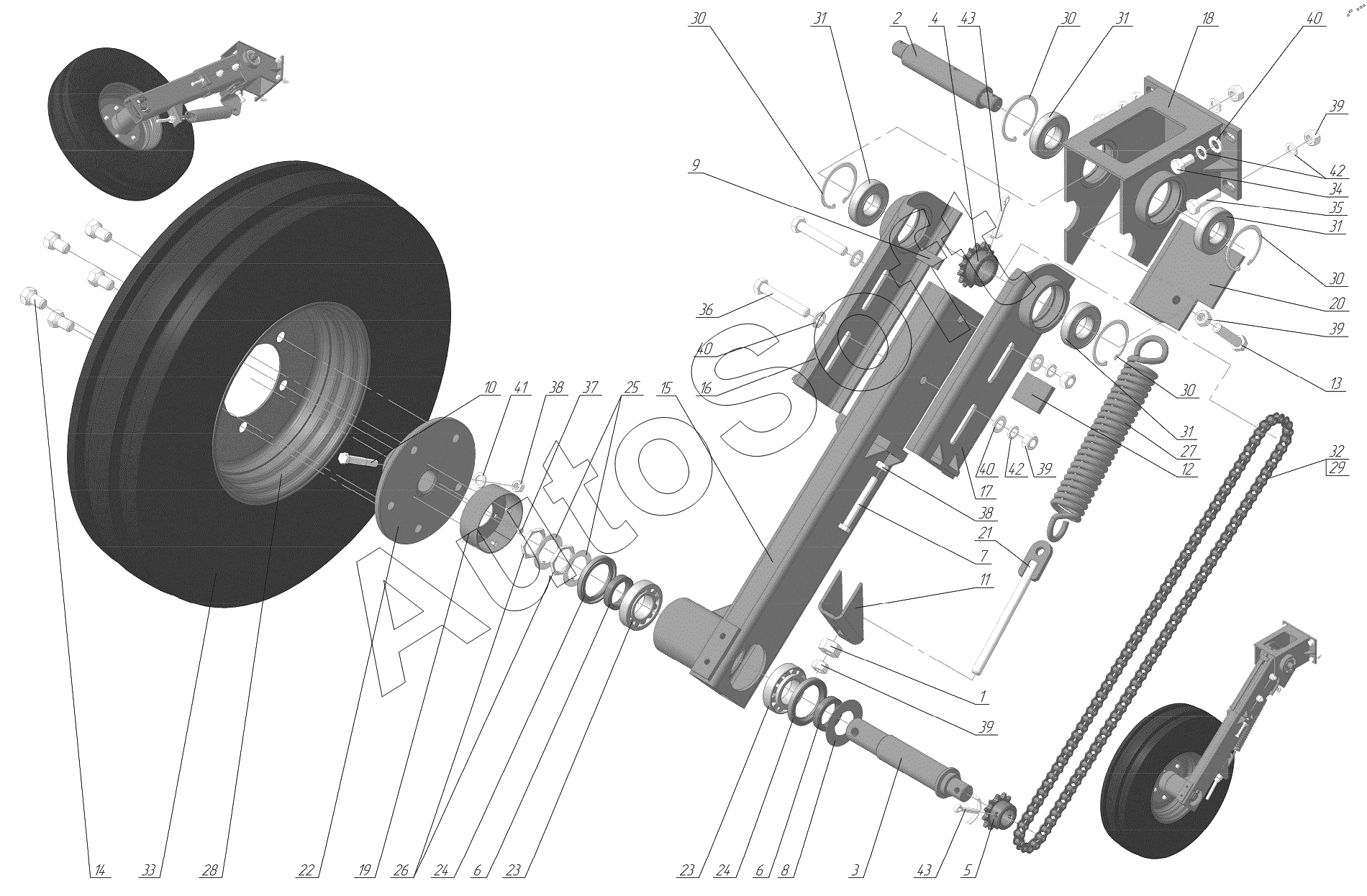

Каталог запасных частей к технике: Мордовагромаш СУБМ-3,6. СУБМ-3,6.110.00.00 Колесо приводное
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
28
29
30
30
30
30
31
31
31
31
32
33
34
35
36
37
38
38
39
39
39
39
40
40
40
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***2 | Гайка | |
| 2 | С***1 | Вал | |
| 3 | С***2 | Вал колеса | |
| 4 | С***4 | Звёздочка ведомая | |
| 5 | С***5 | Звёздочка ведущая | |
| 6 | С***7 | Втулка | |
| 7 | С***8 | Болт натяжной | |
| 8 | С***9 | Шайба | |
| 9 | С***1 | Стяжка | |
| 10 | С***3 | Болт | |
| 11 | С***4 | Кронштейн | |
| 12 | С***5 | Пластина | |
| 13 | С***6 | Болт | |
| 14 | С***1 | Болт колеса | |
| 15 | С***0 | Труба | |
| 16 | С***0 | Щека | |
| 17 | С***1 | Щека | |
| 18 | С***0 | Кронштейн | |
| 19 | С***0 | Крышка | |
| 20 | С***0 | Кронштейн | |
| 21 | С***0 | Винт | |
| 22 | С***0 | Ступица | |
| 23 | 3***5 | Подшипник | |
| 24 | 3***8 | Манжета | |
| 25 | 6***8 | Шайба стопорная | |
| 26 | 6***2 | Гайка подшипника ступицы колеса | |
| 27 | 8***0 | Пружина дышла | |
| 28 | 3***1 | Диск | |
| 28 | Д***6 | Диск | |
| 29 | С***2 | Звено | |
| 30 | Б***0 | Кольцо | |
| 31 | 1***8 | Подшипник | |
| 32 | П***2 | Цепь | |
| 33 | Ш***5 | Шина | |
| 34 | Б***6 | Болт | |
| 35 | Б***6 | Болт | |
| 36 | Б***6 | Болт | |
| 37 | В***6 | Винт | |
| 38 | Г***6 | Гайка | |
| 39 | Г***6 | Гайка | |
| 40 | Ш***6 | Шайба | |
| 41 | Ш***9 | Шайба | |
| 42 | Ш***9 | Шайба | |
| 43 | Ш***6 | Шплинт |
