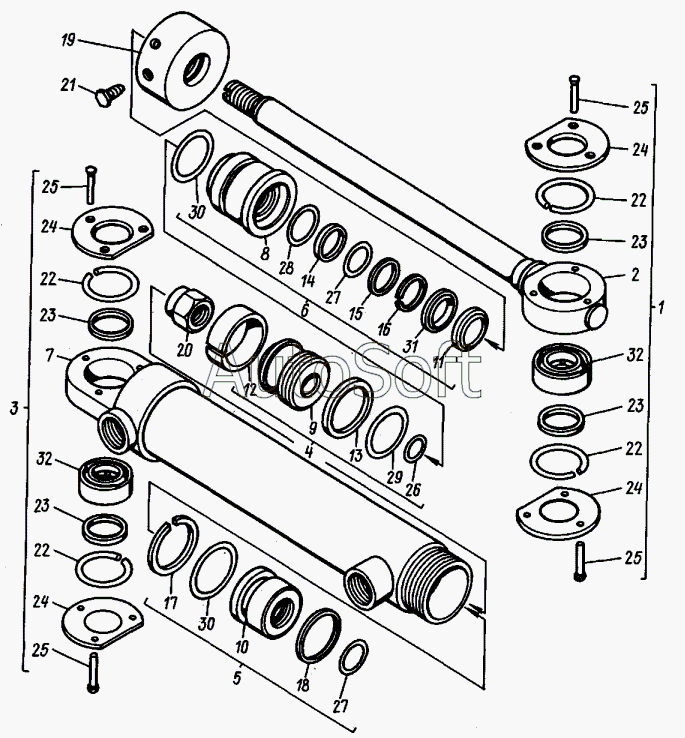

Каталог запасных частей к технике: ВТЗ Т-30A-80 (2000). Управление рулевое (гидроцилиндр Ц40-200-11)
25
25
25
25
17
18
19
20
21
22
22
22
22
23
23
23
23
24
24
24
24
16
26
27
27
28
29
30
30
31
32
32
Ц40х200-11
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц40х200-11 | Ц***1 | Гидроцилиндр | |
| 1 | Ц***2 | Шток | |
| 2 | Ц***3 | Шток | |
| 3 | Ц***7 | Цилиндр | |
| 4 | Ц***8 | Поршень | |
| 5 | Ц***А | Поршень | |
| 6 | Ц***0 | Крышка передняя | |
| 7 | Ц***0 | Цилиндр с крышкой | |
| 8 | Ц***1 | Крышка передняя | |
| 9 | Ц***3 | Поршень | |
| 10 | Ц***А | Поршень | |
| 11 | Ц***6 | Чистик | |
| 12 | Ц***0 | Кольцо | |
| 13 | Ц***1 | Кольцо | |
| 14 | Ц***2 | Кольцо | |
| 15 | Ц***3 | Кольцо | |
| 16 | Ц***1 | Кольцо | |
| 17 | Ц***4 | Кольцо | |
| 18 | Ц***1 | Кольцо | |
| 19 | Ц***3 | Гайка | |
| 20 | Ц***4 | Гайка | |
| 21 | Ц***5 | Винт | |
| 22 | Ц***1 | Кольцо | |
| 23 | Ц***2 | Чистик | |
| 24 | Ц***4 | Накладка | |
| 25 | 3***0 | Заклепка | |
| 26 | 0***3 | Кольцо | |
| 27 | 0***3 | Кольцо | |
| 28 | 0***3 | Кольцо | |
| 29 | 0***3 | Кольцо | |
| 30 | 0***3 | Кольцо | |
| 31 | M***8 | Манжета | |
| 32 | Ш***0 | Подшипник |
