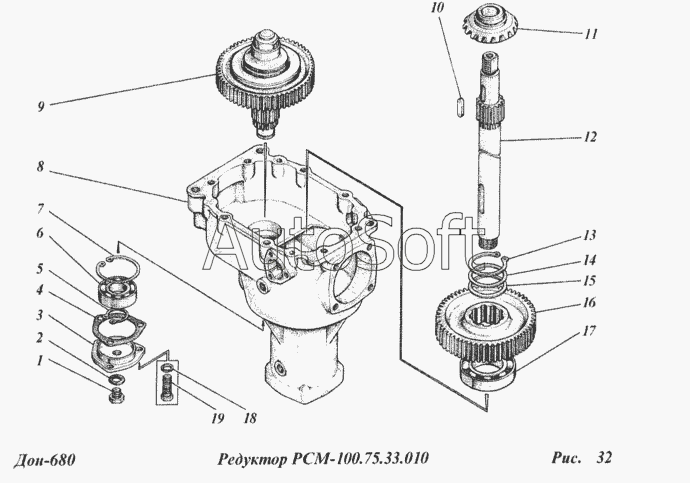

Каталог запасных частей к технике: РСМ-100 (Дон-680) (2002). Редуктор РСМ-100.75.33.010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Пробка | |
| 2 | Р***2 | Прокладка | |
| 3 | Р***5 | Крышка | |
| 4 | Р***4 | Прокладка | |
| 5 | С***0 | Кольцо ГОСТ 13943-86 | |
| 6 | 3***8 | Подшипник | |
| 7 | С***0 | Кольцо | |
| 8 | Р***А | Корпус редуктора | |
| 9 | Р***0 | Муфта фрикционная | |
| 10 | 1***0 | Шпонка | |
| 11 | Р***1 | Шестерня | |
| 12 | Р***2 | Вал-шестерня | |
| 13 | С***5 | Кольцо ГОСТ 13943-86 | |
| 14 | Р***5 | Кольцо | |
| 15 | Р***1 | Кольцо | |
| 16 | Р***7 | Шестерня | |
| 17 | 2***А | Подшипник | |
| 18 | 8***9 | Шайба | |
| 19 | М***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
