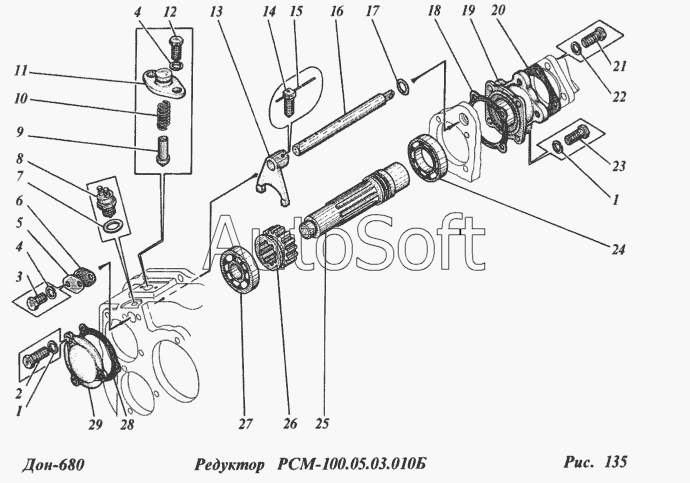

Каталог запасных частей к технике: РСМ-100 (Дон-680) (2002). Редуктор РСМ-100.05.03.010Б
1
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Шайба | |
| 2 | М***9 | Болт | |
| 3 | М***9 | Болт | |
| 4 | 8***9 | Шайба | |
| 5 | Р***5 | Крышка | |
| 6 | Р***8 | Прокладка | |
| 7 | Р***2 | Шайба | |
| 7 | Р***1 | Шайба | |
| 8 | В***0 | Выключатель | |
| 9 | 3***3 | Фиксатор штока диапазонов | |
| 10 | 3***2 | Пружина фиксатора | |
| 11 | Р***0 | Крышка | |
| 12 | М***9 | Болт | |
| 13 | Р***9 | Вилка | |
| 14 | 6***Б | Болт штока | |
| 15 | 0***4 | Проволока | |
| 16 | Р***1 | Ось | |
| 17 | 0***2 | Кольцо | |
| 18 | Р***А | Прокладка | |
| 19 | Р***1 | Корпус | |
| 20 | Р***5 | Прокладка | |
| 21 | М***9 | Болт | |
| 22 | 1***9 | Шайба | |
| 23 | М***9 | Болт | |
| 24 | 2***А | Подшипник | |
| 25 | Р***0 | Вал | |
| 26 | 3***4 | Шестерня подвижная | |
| 27 | 4***7 | Подшипник | |
| 28 | 3***1 | Прокладка крышки | |
| 29 | 3***9 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
