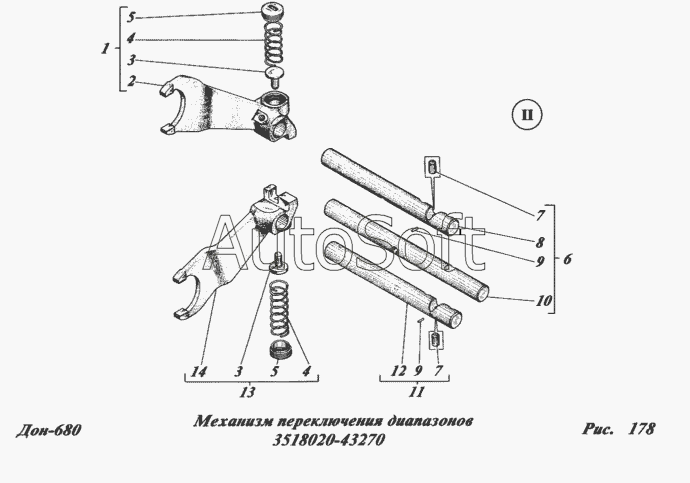

Каталог запасных частей к технике: РСМ-100 (Дон-680) (2002). Механизм переключения диапазонов 3518020-43270
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Вилка переключателя верхняя | |
| 2 | 3***5 | Вилка переключателя верхняя | |
| 2 | 3***1 | Вилка переключения верхняя | |
| 3 | 3***6 | Штифт вилки переключения | |
| 4 | 3***7 | Пружина штифта вилки | |
| 5 | 3***8 | Гайка пружинных вилок | |
| 6 | 3***0 | Шток верхний переключения диапазонов | |
| 7 | 3***8 | Палец штока | |
| 8 | 3***9 | Шток верхний переключения диапазонов | |
| 8 | 3***1 | Шток верхний переключения диапазонов | |
| 9 | 3***7 | Штифт штока | |
| 10 | 3***1 | Шток разделителя | |
| 11 | 3***0 | Шток нижний переключения диапазонов | |
| 12 | 3***8 | Шток нижний переключения диапазонов | |
| 13 | 3***0 | Вилка переключения нижняя | |
| 14 | 3***4 | Вилка переключения нижняя | |
| 14 | 3***1 | Вилка переключения нижняя |
