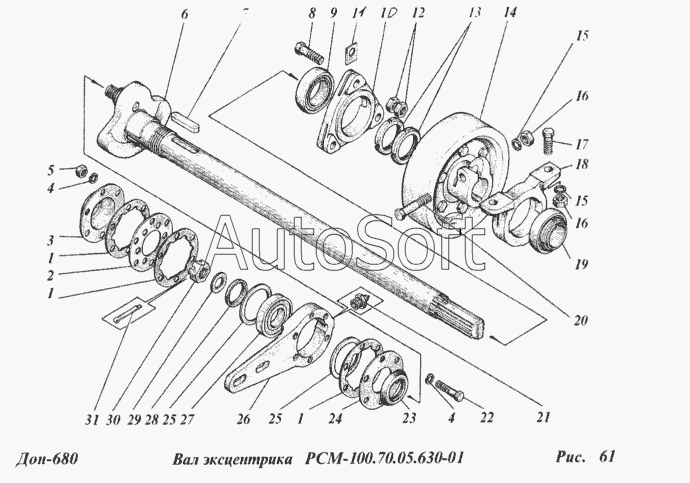

Каталог запасных частей к технике: РСМ-100 (Дон-680) (2002). Вал эксцентрика РСМ-100.70.05.630-01
1
1
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***7 | Прокладка | |
| 2 | Р***7 | Крышка | |
| 3 | Р***5 | Крышка | |
| 4 | 8***9 | Шайба | |
| 5 | М***9 | Гайка | |
| 6 | Р***А | Кривошип | |
| 7 | 1***3 | Шпонка | |
| 8 | М***9 | Болт | |
| 9 | 1***7 | Подшипник | |
| 9 | 1***7 | Подшипник | |
| 10 | Р***1 | Корпус подшипника | |
| 11 | Р***9 | Шайба | |
| 12 | М***9 | Гайка | |
| 13 | М***9 | Гайка | |
| 14 | Р***Б | Маховик | |
| 15 | 8***9 | Шайба | |
| 16 | М***9 | Гайка | |
| 17 | М***9 | Болт | |
| 18 | Н***6 | Корпус подшипника ОСТ 23.2.438-92 | |
| 19 | 1***7 | Подшипник или 1680208К7С17 | |
| 19 | 1***7 | Подшипник | |
| 20 | М***9 | Болт | |
| 21 | 1***р | Масленка | |
| 22 | М***9 | Болт | |
| 23 | Р***9 | Манжета | |
| 24 | Р***4 | Крышка | |
| 25 | Р***6 | Кольцо | |
| 26 | Р***А | Корпус подшипника | |
| 27 | 1***7 | Подшипник | |
| 28 | 5***9 | Шайба специальная | |
| 29 | С***9 | Шайба | |
| 30 | М***9 | Гайка | |
| 31 | 4***9 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
