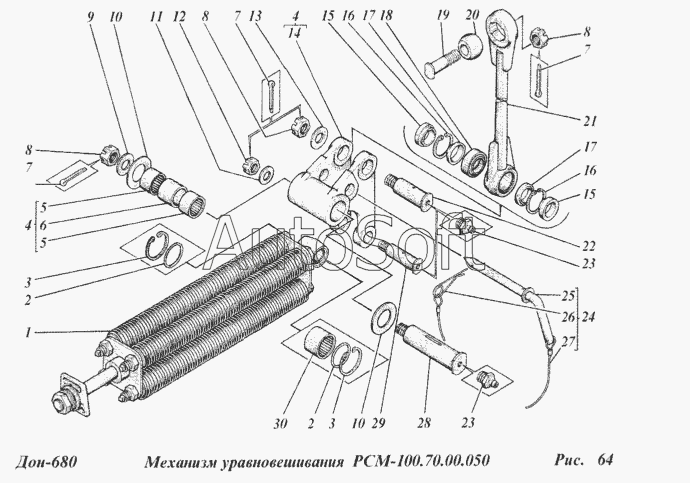

Каталог запасных частей к технике: РСМ-100 (Дон-680) (2002). Механизм уравновешивания РСМ-100.70.00.050
16
16
30
29
28
27
26
25
24
23
23
22
21
20
19
18
17
17
1
15
15
14
13
12
11
10
10
9
8
8
8
7
7
7
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Блок пружин | |
| 2 | 0***2 | Кольцо | |
| 3 | С***2 | Кольцо | |
| 4 | Р***0 | Рычаг | |
| 5 | 9***0 | Подшипник | |
| 6 | 3***А | Втулка | |
| 7 | 4***9 | Шплинт | |
| 8 | М***9 | Гайка | |
| 9 | С***9 | Шайба | |
| 10 | Р***5 | Шайба | |
| 11 | С***9 | Шайба | |
| 12 | М***9 | Гайка | |
| 13 | С***9 | Шайба | |
| 14 | Р***2 | Рычаг | |
| 15 | Р***9 | Втулка | |
| 16 | С***7 | Кольцо ГОСТ 13943-86 | |
| 17 | Р***А | Кольцо | |
| 18 | Ш***0 | Подшипник или ШС-30 | |
| 19 | Р***3 | Ось | |
| 20 | 5***А | Кольцо сферическое | |
| 21 | Р***0 | Подвеска | |
| 22 | Р***3 | Ось рычага | |
| 23 | 1***6 | Масленка | |
| 24 | 3***Б | Штырь со шплинтом | |
| 25 | 3***0 | Штырь | |
| 26 | 4***2 | Шплинт | |
| 27 | М***м | М/кард 1=0,45м | |
| 28 | Р***9 | Ось рычага | |
| 29 | Р***1 | Ось | |
| 30 | 9***К | Подшипник |
