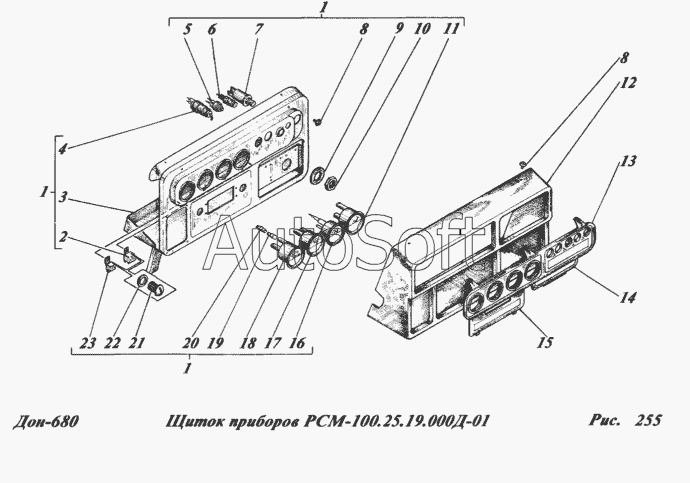

Каталог запасных частей к технике: РСМ-100 (Дон-680) (2002). Щиток приборов РСМ-100.25.19.000Д-01
13
23
22
21
20
19
18
18
17
16
16
15
14
1
1
1
12
11
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Щиток приборов | |
| 2 | 7***0 | Реле | |
| 3 | Р***0 | Каркас | |
| 4 | В***У | Выключатель | |
| 5 | 1***1 | Выключатель кнопочный | |
| 6 | 1***0 | Фонарь контрольной лампы | |
| 7 | В***2 | Выключатель | |
| 8 | Р***0 | Ручка | |
| 9 | С***9 | Шайба | |
| 10 | Р***4 | Гайка | |
| 11 | 3***0 | Приемник указателя уровня топлива | |
| 11 | У***Л | Приемник указатель уровня топлива | |
| 12 | Р***Б | Маска | |
| 13 | Р***А | Фальшпанель | |
| 14 | Р***А | Фальшпанель | |
| 15 | Р***В | Фальшпанель | |
| 16 | 3***0 | Приемник указателя температуры | |
| 16 | У***Л | Приемник указатель температуры | |
| 17 | 1***2 | Указатель напряжения | |
| 18 | 3***0 | Приемник указателя давления | |
| 18 | У***Л | Приемник указатель давления | |
| 19 | А***2 | Лампа | |
| 20 | Л***9 | Патрон со штекером | |
| 21 | В***9 | Винт | |
| 22 | 6***9 | Шайба | |
| 23 | 9***7 | Реле |
