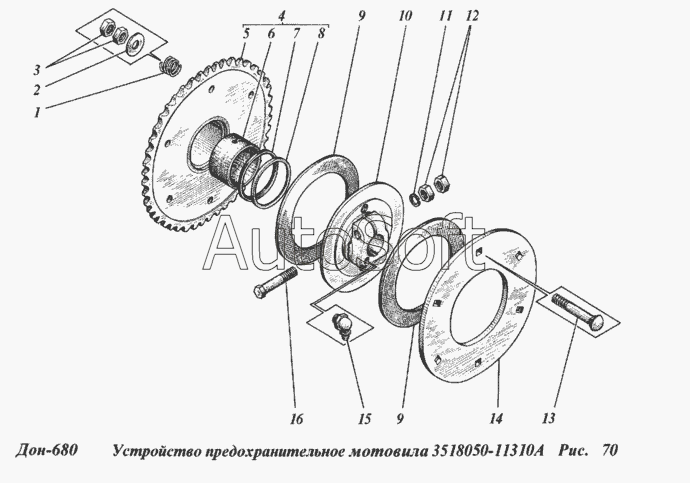

Каталог запасных частей к технике: РСМ-100 (Дон-680) (2002). Устройство предохранительное мотовила 3518050-11310А
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ж***2 | Пружина | |
| 2 | С***9 | Шайба | |
| 3 | М***9 | Гайка | |
| 4 | 3***А | Звездочка z-50 t-19,05 в сборе | |
| 5 | 3***Б | Звездочка z-50 t-19,05 | |
| 6 | 5***А | Втулка | |
| 7 | С***5 | Кольцо | |
| 8 | 5***2 | Обойма | |
| 9 | 5***9 | Накладка фрикционная | |
| 10 | 3***0 | Диск ведущий | |
| 11 | 1***9 | Шайба | |
| 12 | М***9 | Гайка | |
| 13 | М***0 | Болт | |
| 14 | 5***1 | Диск нажимной | |
| 15 | 2***р | Масленка | |
| 16 | М***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
