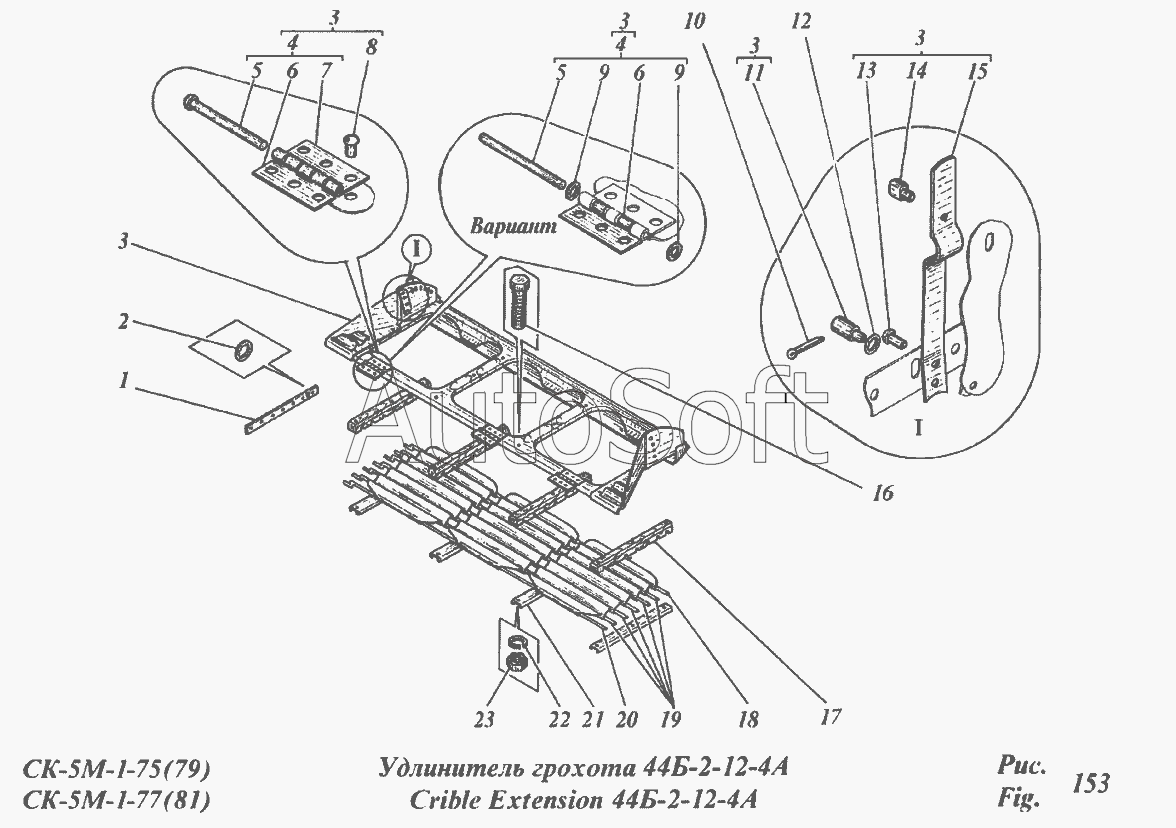

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Удлинитель грохота 44Б-2-12-4А
/149.gif)
1
2
3
3
3
3
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***А | Планка | |
| 2 | 1***9 | Шайба | |
| 3 | 4***А | Остов удлинителя | |
| 4 | 3***А | Петля | |
| 5 | 4***9 | Ось | |
| 6 | 4***7 | Обойма петли внутренняя | |
| 7 | 4***8 | Обойма петли наружная | |
| 8 | 1***п | Заклепка | |
| 9 | 1***9 | Шайба | |
| 10 | 3***9 | Шплинт | |
| 11 | 4***2 | Палец | |
| 12 | 1***9 | Шайба | |
| 13 | 1***р | Заклепка | |
| 14 | 6***А | Палец | |
| 15 | 4***1 | Рычаг | |
| 16 | 7***9 | Болт | |
| 17 | 9***6 | Планка | |
| 18 | 4***4 | Гребенка | |
| 19 | 4***2 | Гребенка | |
| 20 | 4***3 | Гребенка | |
| 21 | 4***3 | Планка | |
| 22 | 6***9 | Шайба | |
| 23 | 5***9 | Гайка |
