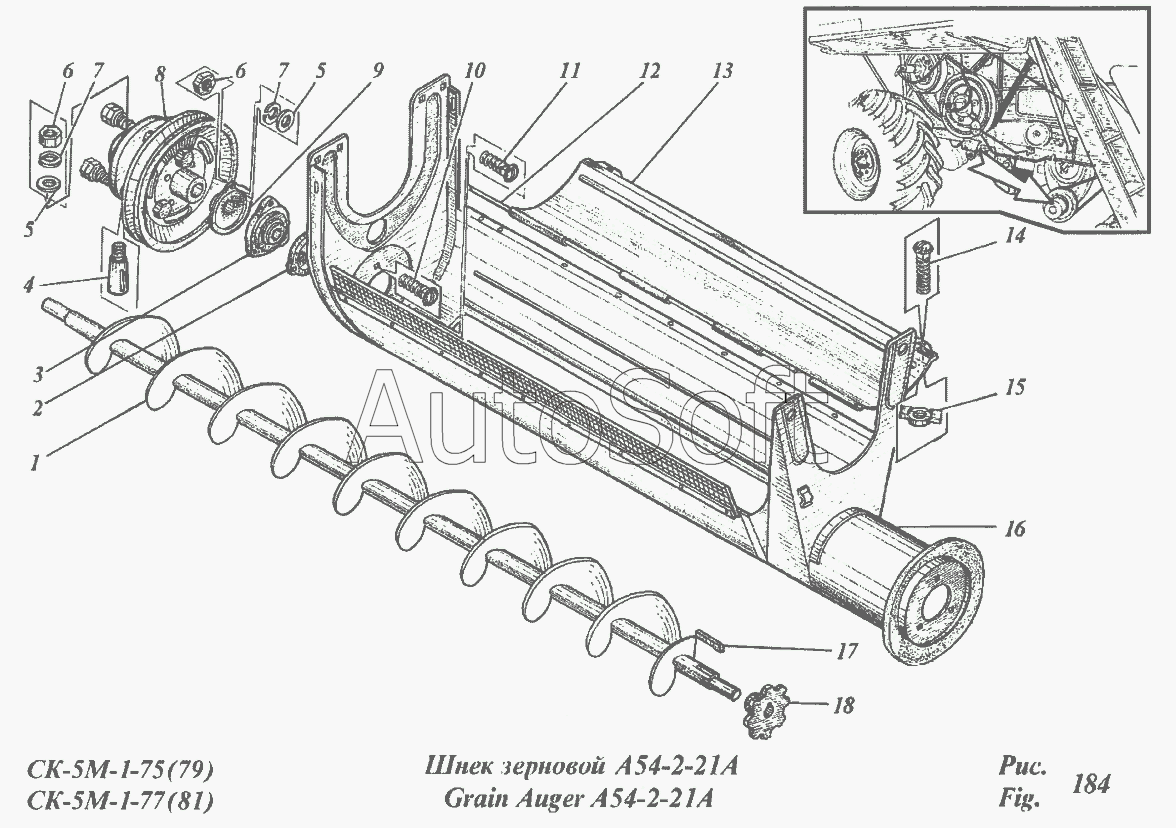

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Шнек зерновой А52-2-21А
/171.gif)
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***А | Шнек зерновой специальный | |
| 2 | А***8 | Крышка | |
| 3 | Н***0 | Опора | |
| 4 | 6***Б | Клин | |
| 5 | 1***9 | Шайба | |
| 6 | 5***9 | Гайка | |
| 7 | 6***9 | Шайба | |
| 8 | 5***Б | Механизм предохранительный | |
| 9 | А***0 | Колпачок | |
| 10 | 7***9 | Болт | |
| 11 | М***9 | Болт | |
| 12 | 6***4 | Ось | |
| 13 | 4***А | Дно | |
| 14 | 7***9 | Болт | |
| 15 | 3***8 | Гайка | |
| 15 | 5***7 | Гайка специальная | |
| 16 | 5***1 | Кожух шнека | |
| 17 | 5***7 | Шпонка | |
| 18 | 5***0 | Звездочка Z=7, t=38,0 |
