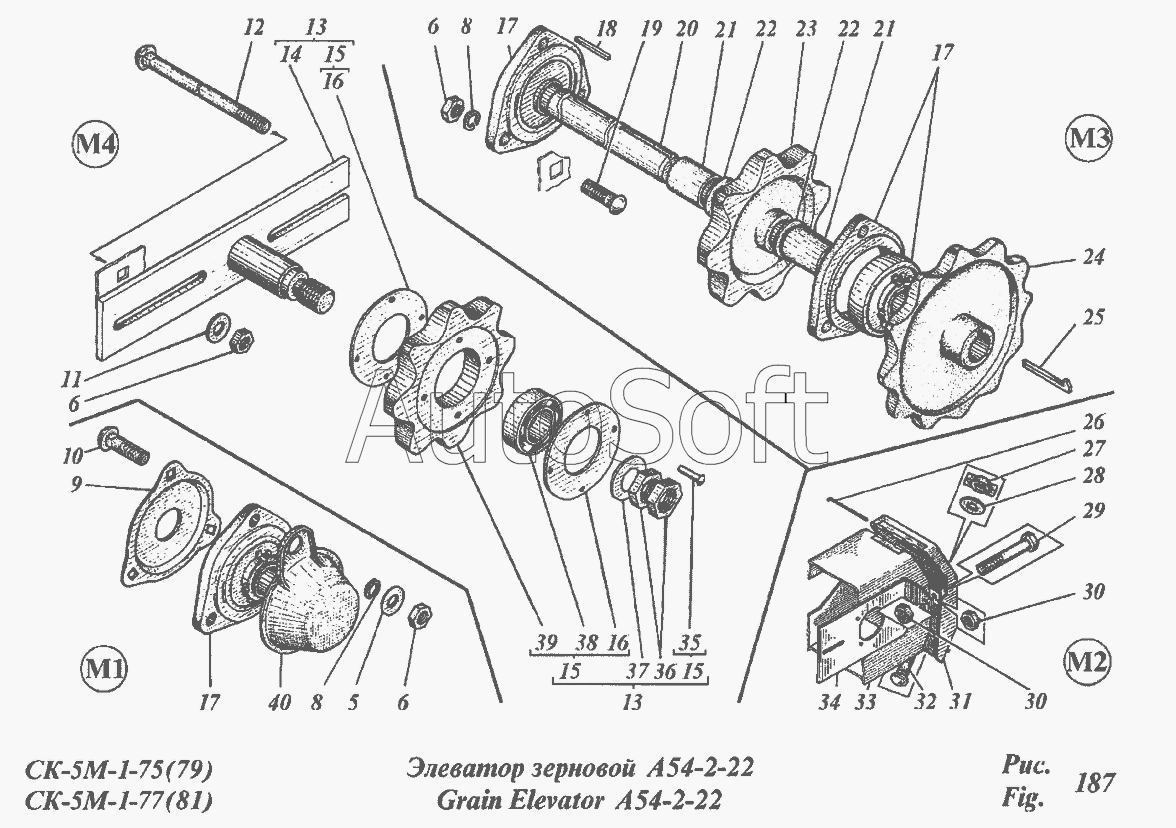

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Элеватор зерновой А54-2-22-М
/173.gif)
5
6
6
6
8
8
9
10
11
12
13
13
14
15
15
15
16
16
16
17
17
17
18
19
20
21
21
21
22
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 1***9 | Шайба | |
| 6 | 5***9 | Гайка | |
| 8 | 6***9 | Шайба | |
| 9 | А***7 | Крышка | |
| 10 | 7***9 | Болт | |
| 11 | 6***9 | Шайба | |
| 12 | 5***1 | Болт | |
| 13 | 5***А | Звездочка | |
| 14 | 5***А | Планка | |
| 15 | 5***2 | Звездочка | |
| 15 | Н***А | Звездочка | |
| 16 | 5***3 | Крышка | |
| 16 | Н***3 | Крышка | |
| 17 | Н***0 | Опора подшипника | |
| 18 | 2***6 | Шпонка | |
| 19 | М***9 | Болт | |
| 20 | 6***7 | Вал | |
| 21 | 5***3 | Втулка распорная | |
| 21 | А***5 | Втулка | |
| 22 | 1***9 | Шайба | |
| 23 | Н***4 | Звездочка | |
| 24 | Н***6 | Звездочка | |
| 25 | 5***4 | Шпонка | |
| 26 | 6***А | Ось петли | |
| 27 | 3***8 | Гайка | |
| 27 | 5***7 | Гайка специальная | |
| 28 | 1***9 | Шайба | |
| 29 | 7***9 | Болт | |
| 30 | 5***9 | Гайка | |
| 31 | 5***3 | Крышка верхняя | |
| 32 | 7***9 | Болт | |
| 33 | 5***Б | Кожух зернового элеватора | |
| 34 | 4***А | Планка натяжная | |
| 35 | 1***р | Заклепка | |
| 36 | 5***9 | Гайка | |
| 37 | 1***9 | Шайба | |
| 38 | 8***7 | Подшипник | |
| 39 | 5***4 | Звездочка Z=8, t=38 | |
| 40 | А***1 | Колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
