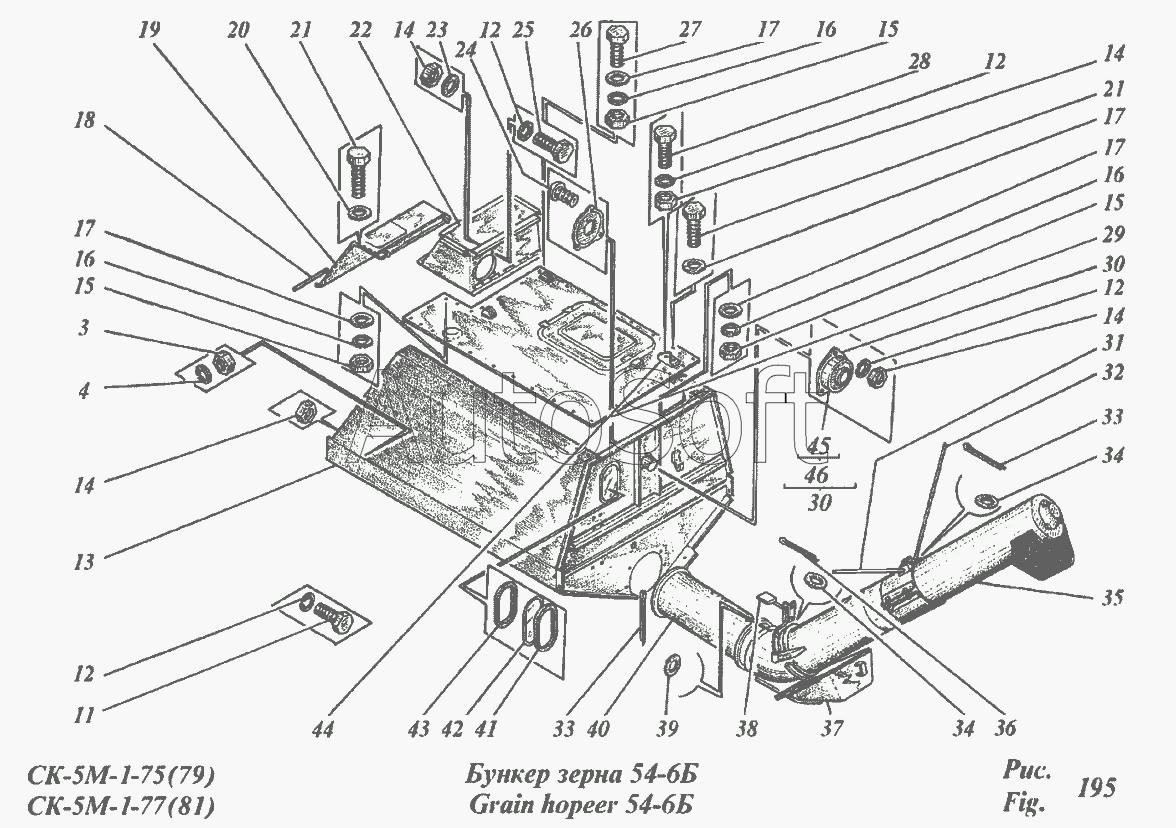

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Бункер зерна 54-6Б
/181.gif)
3
4
11
12
12
12
12
13
14
14
14
14
15
15
15
16
16
16
17
17
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | М***9 | Гайка | |
| 4 | 6***9 | Шайба | |
| 11 | М***9 | Болт | |
| 12 | 6***9 | Шайба | |
| 13 | 5***В | Корпус бункера | |
| 14 | М***9 | Гайка | |
| 15 | М***9 | Гайка | |
| 16 | 6***9 | Шайба | |
| 17 | С***9 | Шайба | |
| 18 | 5***5 | Ось | |
| 19 | 5***А | Крыша | |
| 20 | С***9 | Шайба | |
| 21 | М***9 | Болт | |
| 22 | 5***Б | Надставка | |
| 23 | 4***7 | Шайба | |
| 24 | М***9 | Болт | |
| 25 | М***9 | Болт | |
| 26 | А***7 | Крышка | |
| 27 | М***9 | Болт | |
| 28 | М***9 | Болт | |
| 29 | 4***Д | Крышка бункера | |
| 30 | Н***0 | Опора подшипника | |
| 31 | 5***В | Тяга | |
| 32 | 5***6 | Рястяжка боковая | |
| 33 | 3***9 | Шплинт | |
| 34 | С***9 | Шайба | |
| 35 | А***А | Шнек выгрузной | |
| 36 | 2***9 | Шплинт пружинный | |
| 37 | 5***7 | Ковш | |
| 38 | 5***А | Рычаг | |
| 39 | С***9 | Шайба | |
| 40 | 5***Б | Патрубок | |
| 41 | 5***3 | Замок уплотнителя | |
| 42 | 5***1 | Стекло | |
| 43 | 5***3 | Уплотнитель | |
| 44 | 5***8 | Кронштейн | |
| 45 | Н***2 | Корпус подшипника | |
| 46 | 1***7 | Подшипник или 1680204АК7С17 |
