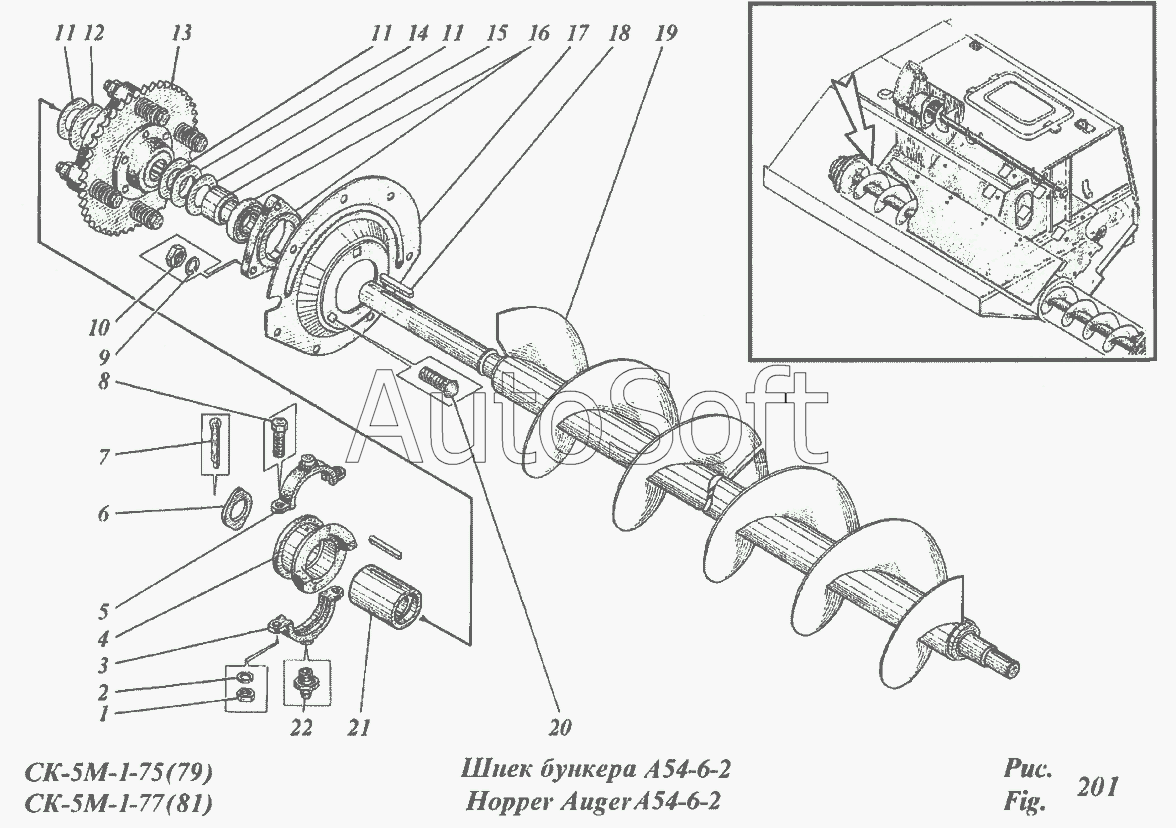

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Шнек бункера А54-6-2
/187.gif)
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Гайка | |
| 2 | 6***9 | Шайба | |
| 3 | 5***А | Хомут нижний | |
| 4 | 5***Б | Муфта подвижная | |
| 5 | 5***А | Хомут верхний | |
| 6 | 5***2 | Шайба специальная | |
| 7 | 3***9 | Шплинт | |
| 8 | М***9 | Болт | |
| 9 | 6***9 | Шайба | |
| 10 | 5***9 | Гайка | |
| 11 | 1***9 | Шайба | |
| 12 | 4***9 | Кольцо | |
| 13 | 3***Б | Механизм предохранительный | |
| 14 | 1***9 | Шайба | |
| 15 | Р***Б | Втулка распорная | |
| 16 | Н***6 | Опора | |
| 17 | 3***3 | Фланец с кольцом | |
| 18 | 2***0 | Шпонка | |
| 19 | 5***В | Шнек | |
| 20 | М***9 | Болт | |
| 21 | 5***1 | Втулка | |
| 22 | 1***р | Масленка |
