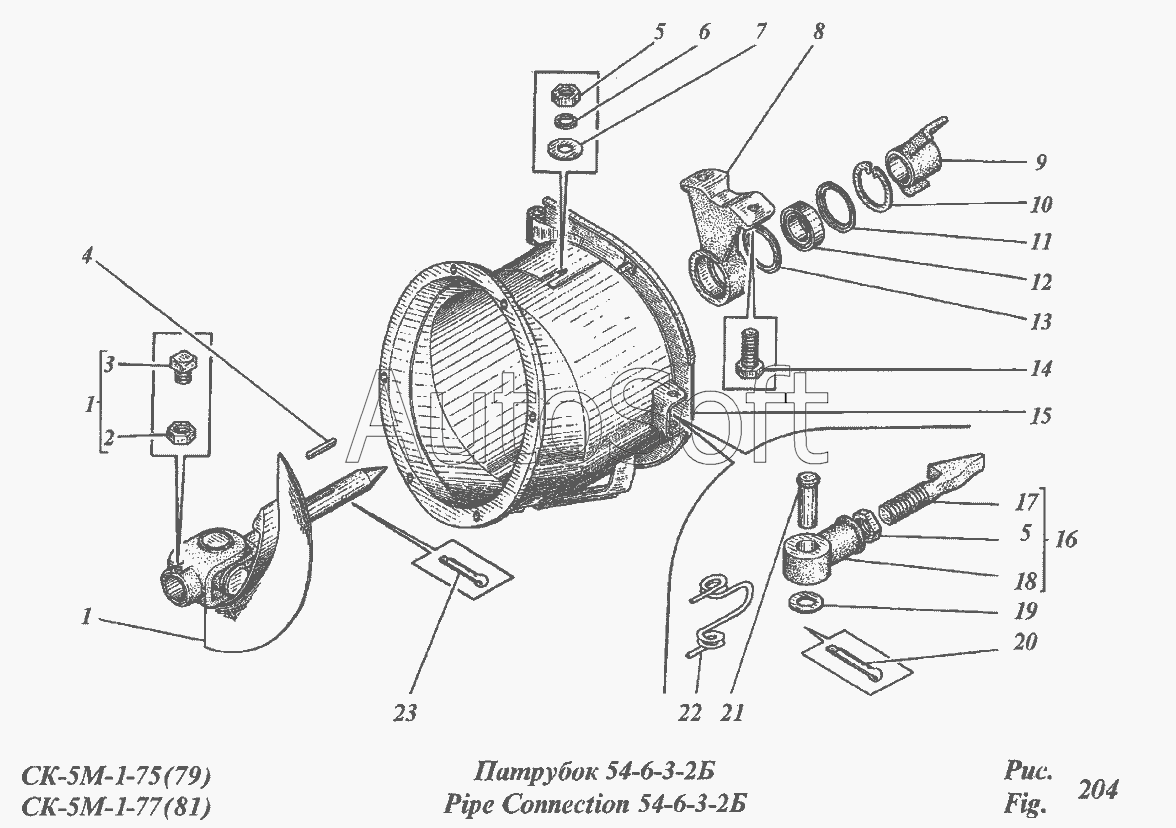

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Патрубок 54-6-3-2Б
/189.gif)
12
23
22
21
20
19
18
18
17
16
15
14
13
12
1
1
11
10
9
9
8
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***В | Виток | |
| 2 | 5***9 | Гайка | |
| 3 | 1***9 | Винт | |
| 3 | М***Н | Винт | |
| 4 | 2***0 | Шпонка | |
| 5 | 5***9 | Гайка | |
| 6 | 6***9 | Шайба | |
| 7 | 6***9 | Шайба | |
| 8 | 5***Б | Кронштейн | |
| 9 | 5***4 | Втулка | |
| 9 | 5***Б | Втулка | |
| 10 | 1***2 | Кольцо | |
| 11 | 5***6 | Шайба защитная | |
| 12 | 2***7 | Подшипник или 180206К10С27 | |
| 12 | 8***7 | Подшипник | |
| 13 | 5***5 | Шайба защитная | |
| 14 | 7***9 | Болт | |
| 15 | 5***Б | Патрубок | |
| 16 | 5***3 | Защелка | |
| 17 | 5***6 | Защелка | |
| 18 | 5***3 | Ступица | |
| 18 | 5***5 | Ступица | |
| 19 | 1***9 | Шайба | |
| 20 | 3***9 | Шплинт | |
| 21 | 9***р | Ось | |
| 22 | 5***8 | Пружина | |
| 23 | 3***9 | Шплинт |
