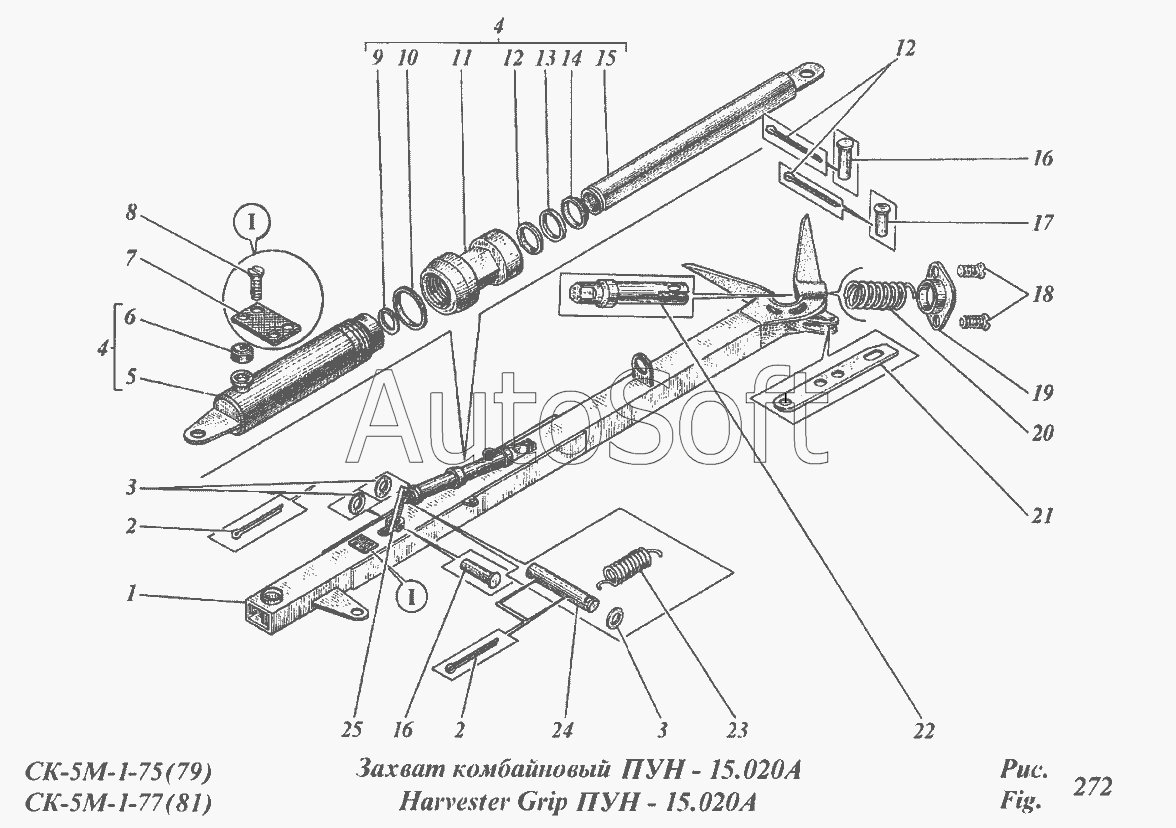

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Захват комбайновый ПУН-15.020А
/234.gif)
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***А | Захват | |
| 2 | 3***9 | Шплинт | |
| 3 | 1***9 | Шайба | |
| 4 | Ж***0 | Гидроцилиндр | |
| 5 | Ж***0 | Цилиндр | |
| 6 | 7***0 | Колпачок | |
| 7 | А***3 | Накладка | |
| 8 | 1***9 | Винт | |
| 9 | 6***8 | Кольцо | |
| 10 | 0***2 | Кольцо | |
| 11 | 1***2 | Головка цилиндра | |
| 12 | 0***2 | Кольцо | |
| 13 | Н***5 | Кольцо защитное | |
| 14 | 2***1 | Грязесъемник | |
| 15 | Ж***6 | Плунжер | |
| 16 | 9***р | Ось | |
| 17 | 9***р | Ось | |
| 18 | 1***9 | Винт | |
| 18 | 7***9 | Болт | |
| 19 | П***2 | Втулка | |
| 20 | П***1 | Пружина | |
| 21 | П***5 | Рычаг | |
| 22 | Р***5 | Фиксатор | |
| 23 | 5***6 | Пружина | |
| 24 | П***6 | Палец | |
| 25 | П***0 | Защелка |
