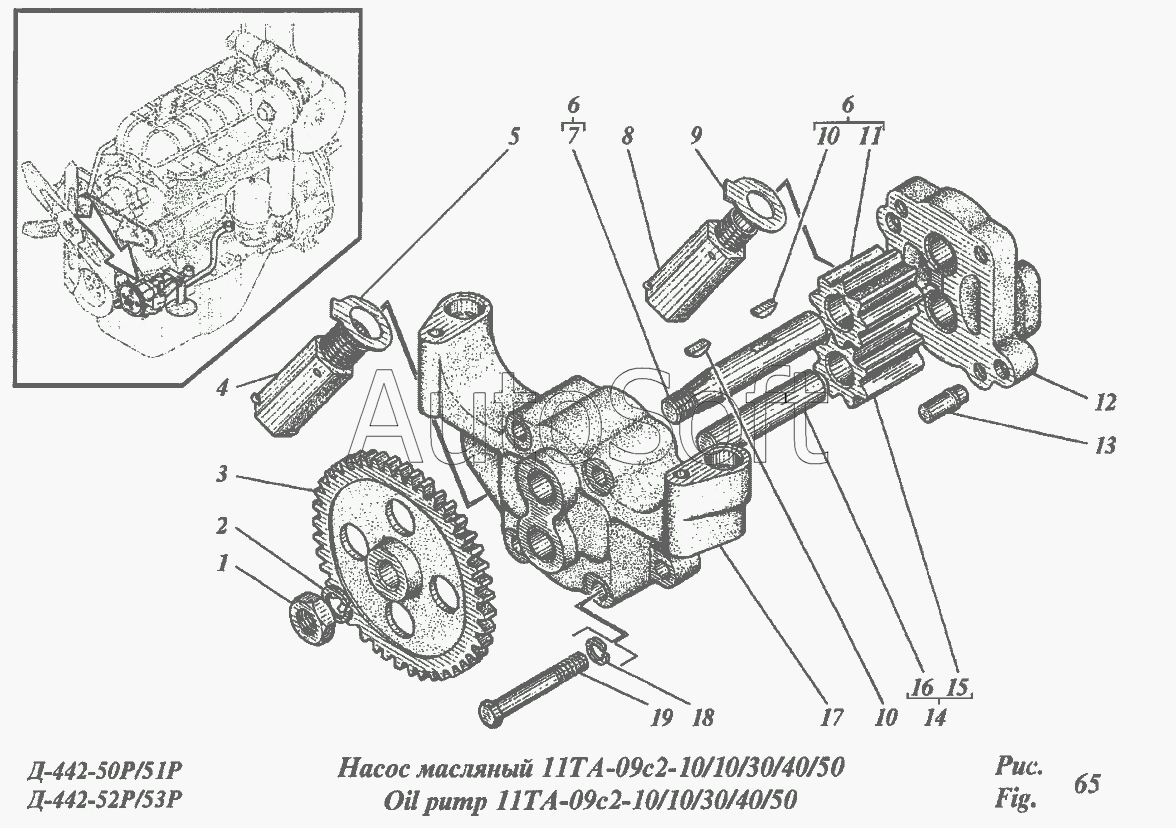

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Насос масляный 11ТА-09с2-10, 11ТА-09с2-10.10, 11ТА-09с2-10.30, 1ТА-09с2-10.40, 11ТА-09с2-10.50
/320.gif)
12
19
18
17
17
17
17
16
16
15
15
14
14
13
12
12
1
12
11
11
10
10
9
8
7
7
6
6
6
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Гайка М16х1,5-6Н.06.40х05 | |
| 2 | 1***5 | Шайба | |
| 3 | 1***3 | Колесо зубчатое | |
| 3 | 1***0 | Колесо зубчатое | |
| 4 | М***0 | Клапан редукционный нагнетающей секции | |
| 5 | М***9 | Шайба стопорная | |
| 6 | 1***5 | Колесо зубчатое | |
| 6 | 1***0 | Колесо зубчатое | |
| 7 | 1***4 | Валик | |
| 7 | 1***0 | Валик | |
| 8 | М***1 | Клапан предохранительный радиаторной секции | |
| 9 | М***6 | Шайба стопорная | |
| 10 | 5***5 | Шпонка | |
| 11 | 1***5 | Колесо зубчатое | |
| 11 | 1***0 | Колесо зубчатое | |
| 12 | 1***4 | Крышка | |
| 12 | 1***0 | Крышка | |
| 12 | 1***0 | Крышка | |
| 12 | 1***0 | Крышка | |
| 13 | 0***1 | Штифт | |
| 14 | 1***6 | Колесо зубчатое | |
| 14 | 1***0 | Колесо зубчатое | |
| 15 | 1***1 | Колесо зубчатое | |
| 15 | 1***0 | Колесо зубчатое | |
| 16 | 1***7 | Ось | |
| 16 | 1***0 | Ось | |
| 17 | 1***3 | Корпус | |
| 17 | 1***0 | Корпус | |
| 17 | 1***0 | Корпус | |
| 17 | 1***0 | Корпус | |
| 18 | 1***5 | Шайба | |
| 19 | М***3 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
