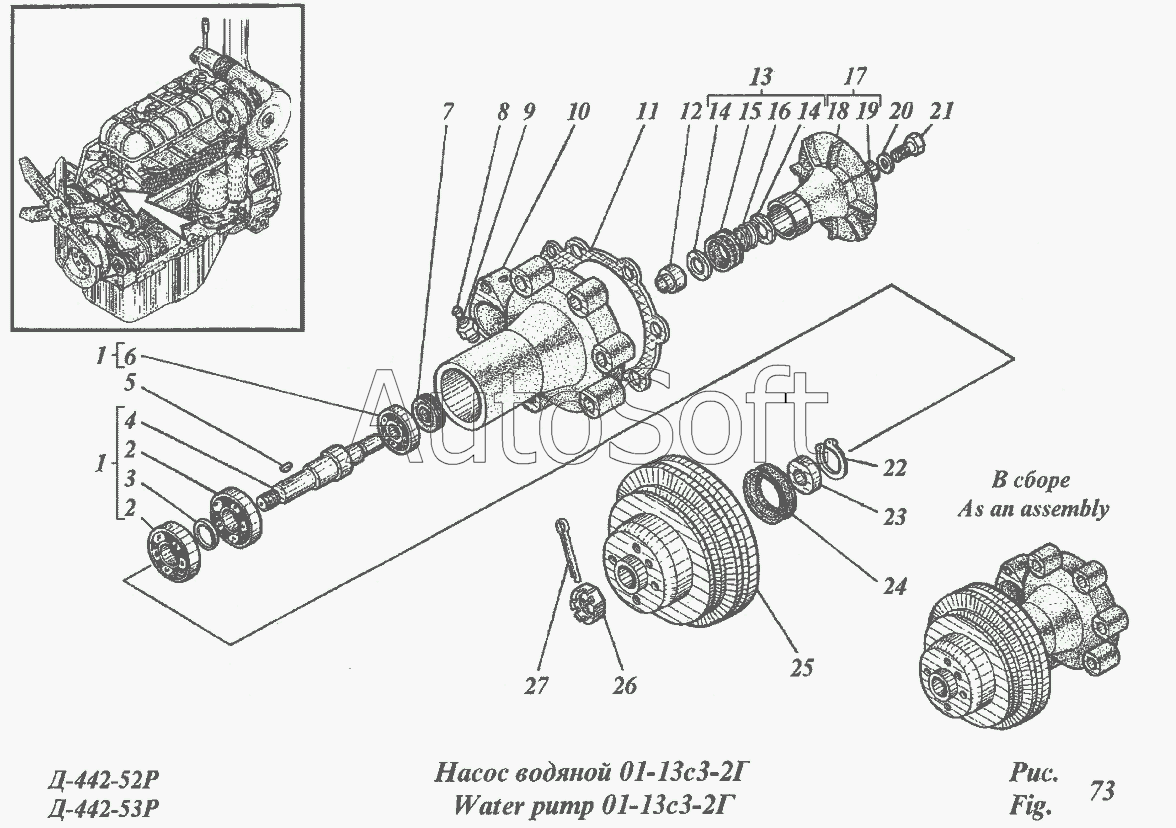

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Насос водяной 01-13с3-2Г
/328.gif)
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | Вал в сборе | |
| 2 | 3***8 | Подшипник | |
| 3 | 0***7 | Кольцо распорное | |
| 4 | 0***5 | Вал | |
| 5 | 0***4 | Шпонка сегментная | |
| 6 | 3***8 | Подшипник | |
| 7 | 2***3 | Манжета | |
| 8 | 0***2 | Колпачок | |
| 9 | 1***1 | Масленка | |
| 10 | 0***2 | Корпус | |
| 11 | 0***6 | Прокладка | |
| 12 | 0***9 | Сальник водяного насоса | |
| 13 | 0***1 | Манжета в сборе | |
| 14 | 0***А | Обойма | |
| 15 | 0***А | Манжета | |
| 16 | 0***1 | Пружина | |
| 17 | 0***А | Крыльчатка в сборе | |
| 18 | 0***2 | Крыльчатка | |
| 19 | 0***4 | Втулка | |
| 20 | 0***А | Шайба | |
| 21 | 0***А | Болт | |
| 22 | С***9 | Кольцо стопорное | |
| 23 | 0***А | Втулка | |
| 24 | 2***3 | Манжета 1.2-40x62-1 | |
| 25 | 0***А | Шкив вентилятора | |
| 26 | 0***3 | Гайка | |
| 27 | 4***5 | Шплинт |
