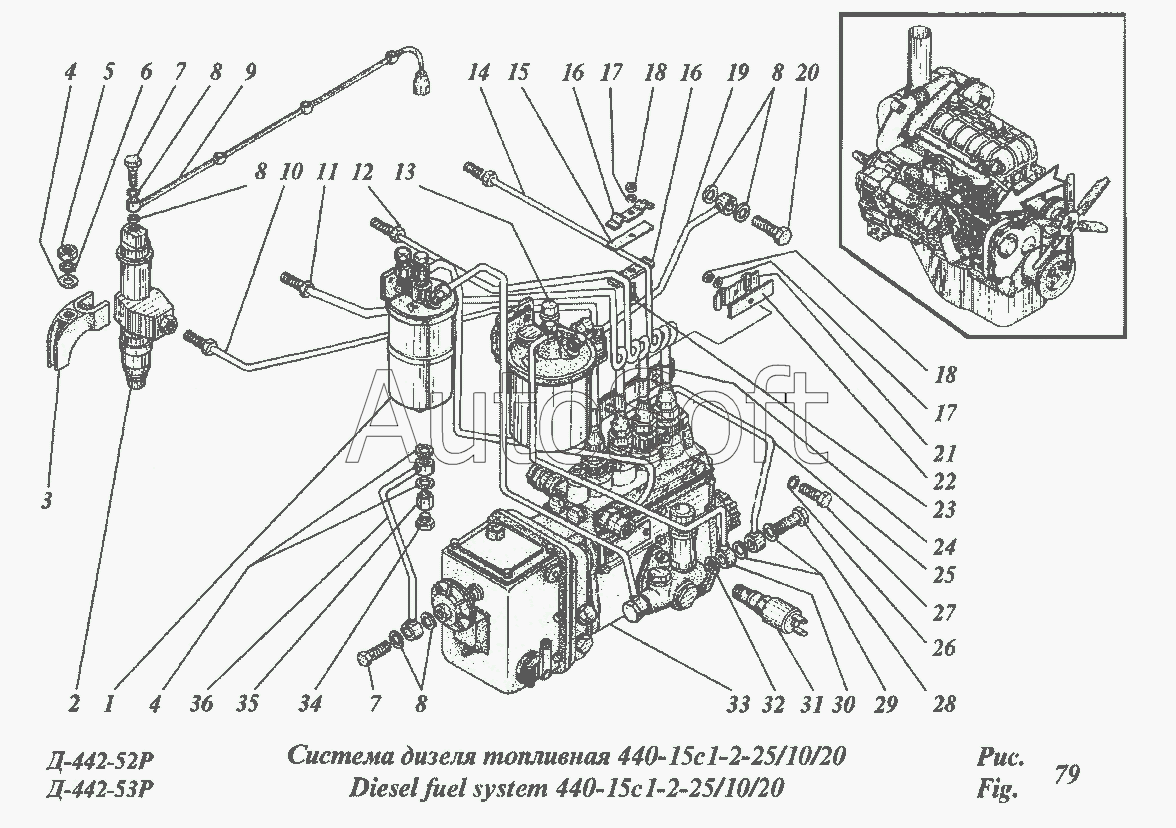

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Система дизеля топливная 440-15с1-2-25, 440-15с1-2-25.10, 440-15с1-2-25.20
/334.gif)
1
1
1
2
2
3
4
4
5
6
7
7
8
8
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
20
21
22
22
23
23
24
25
25
26
26
27
27
28
29
30
30
31
32
33
33
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Фильтр ФТ-80 с топливопроводами | |
| 1 | 4***0 | Фильтр ФТ-80 с топливопроводами | |
| 1 | 4***0 | Фильтр ФТ-80 с топливопроводами | |
| 2 | 4***1 | Форсунка | |
| 2 | 4***0 | Форсунка | |
| 3 | 0***3 | Скоба крепления форсунки | |
| 4 | 0***2 | Шайба | |
| 5 | М***5 | Гайка | |
| 6 | 1***5 | Шайба | |
| 7 | 4***5 | Болт | |
| 8 | 4***А | Прокладка | |
| 9 | 4***Б | Топливопровод слива | |
| 10 | 4***1 | Топливопровод высокого давления | |
| 10 | 4***0 | Топливопровод высокого давления | |
| 11 | 4***1 | Топливопровод высокого давления | |
| 11 | 4***0 | Топливопровод высокого давления | |
| 12 | 4***1 | Топливопровод высокого давления | |
| 12 | 4***0 | Топливопровод высокого давления | |
| 13 | 4***1 | Топливный фильтр грубой очистки | |
| 13 | 4***0 | Топливный фильтр грубой очистки | |
| 14 | 4***1 | Топливопровод высокого давления | |
| 14 | 4***0 | Топливопровод высокого давления | |
| 15 | 1***1 | Прокладка | |
| 15 | 1***0 | Прокладка | |
| 16 | 1***1 | Планка зажима | |
| 17 | 6***2 | Шайба | |
| 17 | 6***5 | Шайба | |
| 18 | М***3 | Гайка | |
| 18 | М***9 | Гайка | |
| 19 | 4***4 | Топливопровод слива | |
| 19 | 4***0 | Топливопровод слива | |
| 20 | 0***5 | Болт | |
| 21 | 0***А | Планка | |
| 22 | 0***6 | Прокладка | |
| 22 | 0***0 | Прокладка | |
| 23 | М***3 | Болт | |
| 23 | М***9 | Болт | |
| 24 | 4***4 | Скоба | |
| 25 | 4***2 | Топливопривод от насоса к топливоподкачивающему насосу | |
| 25 | 4***0 | Топливопривод от насоса к топливоподкачивающему насосу | |
| 26 | 1***2 | Шайба | |
| 26 | 1***5 | Шайба | |
| 27 | М***3 | Болт | |
| 27 | М***9 | Болт | |
| 28 | С***6 | Болт | |
| 29 | С***9 | Прокладка | |
| 30 | 4***А | Топливопривод от фильтра грубой очисти к топливоподкачивающему насосу | |
| 30 | 4***0 | Топливопривод от фильтра грубой очисти к топливоподкачивающему насосу | |
| 31 | 4***1 | Клапан электромагнитный | |
| 32 | А***2 | Шайба | |
| 33 | 4***5 | Насос топливный АТНМ410010-25 с регулятором | |
| 33 | 4***0 | Насос топливный АТНМ410010-25 с регулятором | |
| 33 | 4***0 | Насос топливный АТНМ410010-25 с регулятором | |
| 34 | 4***7 | Пробка коническая | |
| 35 | 4***0 | Штуцер | |
| 36 | 4***2 | Трубопровод подвода воздуха к пневмокорректору | |
| 36 | 4***0 | Трубопровод подвода воздуха к пневмокорректору |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
